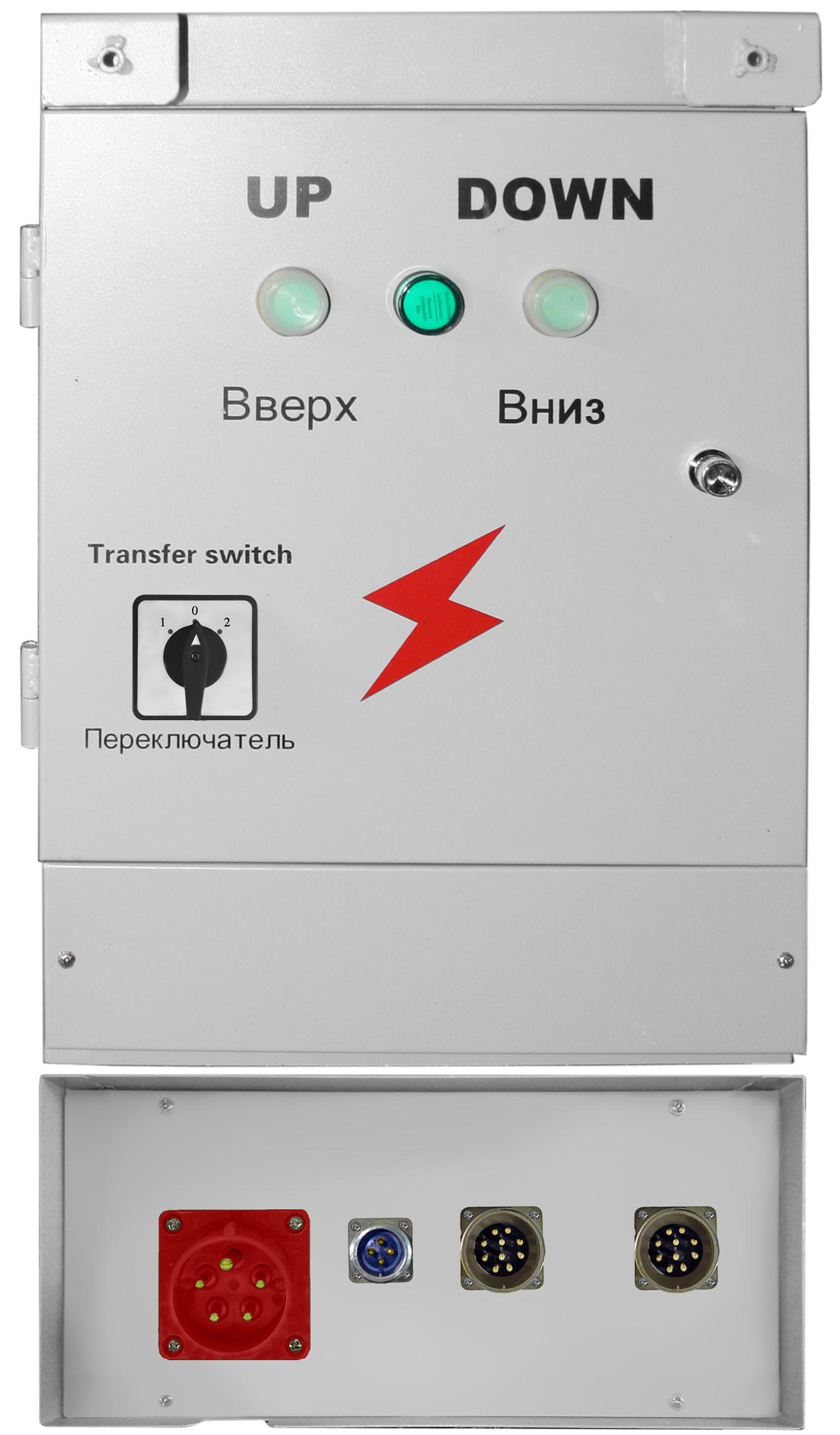

Электрический щит управления подъемника серии ZLP630 IVY
Увеличить| Логистический вес | 14 | кг |
| Логистический объём | 0,055 | м³ |
| Марка (бренд) | IVY | |
| Антикоррозийная защита (АКЗ) | Порошковая окраска | |
| Цвет | Серый | |
| Тип | Щит управления | |
| Управление | Контакторное | |
| Напряжение питающей цепи | 380 (400) | В |
| Число лебёдок | Две | шт. |
| Напряжение в цепи управления | 36 | В |
| Тип тока управления | Переменный (AC) | |
| Возможность выбора разъема | Есть, по запросу | |
| Степень защиты (ingress protection) | IP54 | |
| Температура эксплуатации | От -20 до +40 | °C |
| Страна происхождения | КНР |
Артикул 020-01101201.
Электрический щит управления для строительного подъемника ZLP630 IVY произведен китайским заводом BJHIM и имеет два канала управления двумя лебедками, приводящими в движение люльку.
Архитектура схемы щита трехконтакторная. Предусмотрена защита оператора от поражения электрическим током, выполненная на основе дифавтомата 25 (32) А с током утечки 30 мА.
Разъемы лебедок по умолчанию металлические типа ШР, десятипиновые (папа, 4х2,5+6х1,5), но могут быть заменены на иные по согласованию с заказчиком. На нижней панели имеется винтовой разъем типа ШР (4 пин, папа) для присоединения выносного (ручного) пульта управления. Разъем пульта также может быть заменен на иной по согласованию с заказчиком. Выносной кнопочный пульт управления в комплект поставки не входит и может быть приобретен отдельно.
Переключение управления лебедками производится штатным переключателем серии LW15-16/2 на 3 положения. Аварийное прерывание работы выполняется кнопкой-грибком "СТОП" с фиксацией, отключаемой поворотом, расположенной на боковой панели щита вместе с однофазной розеткой стороннего потребителя.
Изображение (фотография или схематичный рисунок) товара на сайте дано справочно, в рекламных целях, и выполняет задачу информирования потребителя о примерных габаритах и функционале изделия. Реальный внешний вид товара может незначительно отличаться от указанного на изображении, что не ухудшает его потребительские качества и не уменьшает функциональные возможности.

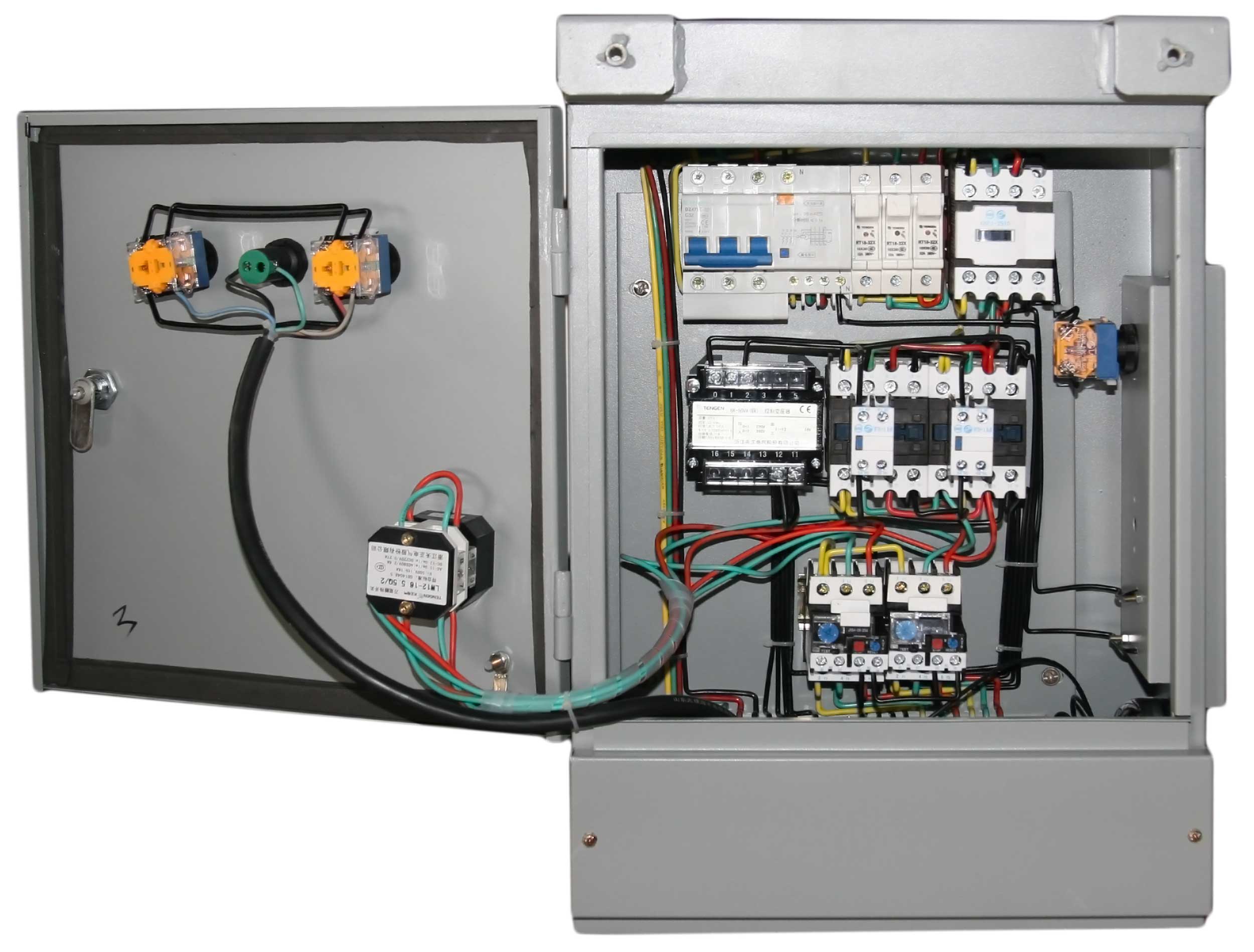

Вид внутри

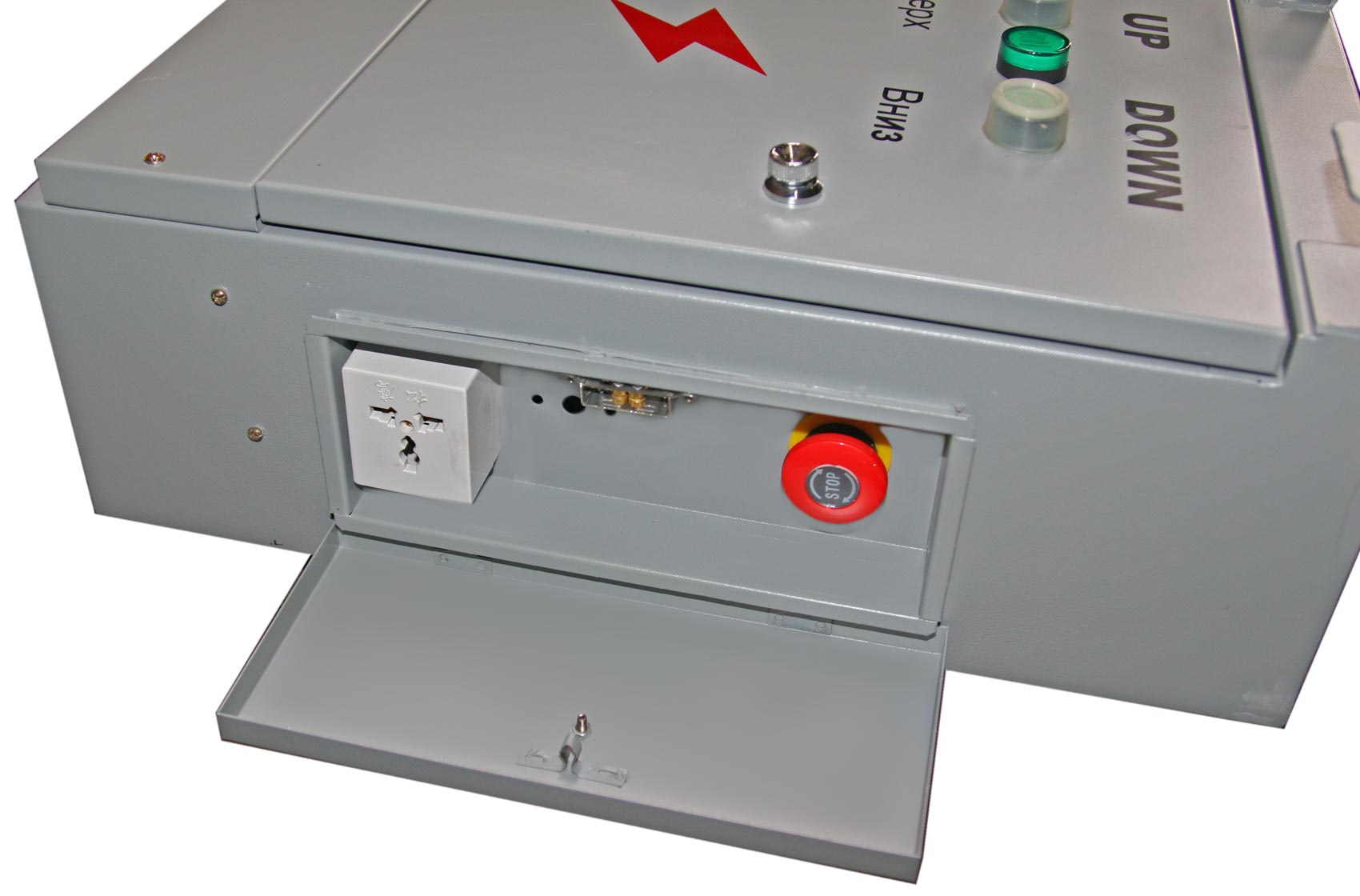

Вид сбоку
