Комплект опоры Дельта-Т консоли ZLP с направляющей и распорной стойкой 2,7-4,0 м

Артикул 030-01100501.

Комплект разработан и производится для решения часто возникающей задачи - установки консоли люльки ZLP в межэтажных пространствах возводимых жилых домов, апартаментов, офисных зданий, паркингов и иных сооружений. Основой комплекта является уникальная пирамидальная опора Дельта-Т, авторство разработки которой принадлежит инженерному коллективу компании ТАУКОМ. Все части комплекта образуют единую технически законченную систему, которая может с успехом применяться в составе большинства стандартных консолей люлек формата ZLP.

Данная система, при наличии потолочной плиты над основанием, на котором устанавливается консоль, позволяет быстро и без труда заменить собой стандартную заднюю опору консоли и тем самым избавиться от необходимости использования довольно дорогостоящих, тяжелых и неудобных в перемещении бетонных контргрузов. С прикладной точки зрения данный комплект является многофункциональной частью консоли подвесного строительного подъемника и при необходимости также может заменять и переднюю опору консоли, но в этом случае вместо регулируемой по высоте распорной стойки поверх направляющей стойки консольных балок устанавливается стандартная распорная стойка с роликом под натяжной (вантовый) трос.

С учетом диапазона регулировки высоты расположения седла направляющей стойки консольных балок, опора Дельта-Т вместе с направляющей стойкой и распорной стойкой регулируемой высоты может устанавливаться в пространствах, высота которых от пола до потолка может изменяться от 2700 до 4000 мм. Данный диапазон перекрывает большинство межэтажных интервалов возводимых строений. При необходимости распорная стойка может быть заменена в комплекте стойкой иной высоты, что позволит решить задачу установки в пространстве других интервалов высот.

Регулируемая по высоте распорная стойка комплекта оснащена приварной анкерной пластиной, при помощи которой опора дополнительно фиксируется на потолочной плите межэтажного пространства, чтобы исключить отрыв опоры и нежелательное опасное смещение всей системы по горизонтали.

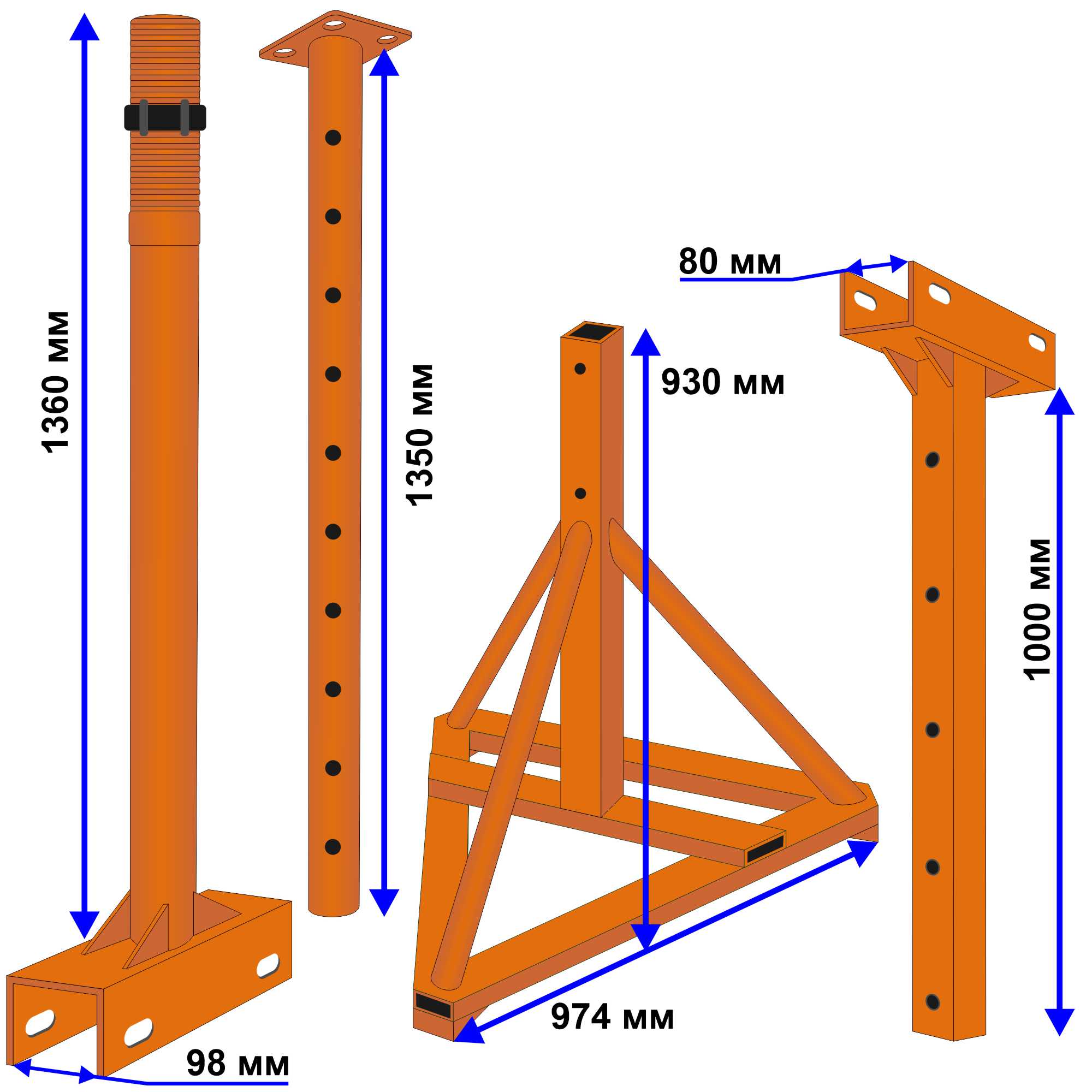

Комплект рассчитан на одну линию консоли (полуконсоль), поэтому, если вам нужно оснастить стандартную двухподвесную люльку ZLP, то вам нужно будет приобрести два таких комплекта. В комплект, кроме пирамидальной опоры, направляющей стойки и телескопической распорной стойки, входят болтовые соединения для скрепления деталей между собой. Анкеры для закрепления пластины распорной стойки на потолочной плите в комплект поставки не входят и приобретаются эксплуатантом самостоятельно.

Совместима с консольными балками, имеющими сечение трубы 80-84х80-84 мм с шагом отверстий 200 мм. При сборке консоли скрепляется с ними двумя болтовыми соединениями М14 или М16. Шаг отверстий в седле направляющей стойки - 200 мм.

Изготовлена из стали с антикоррозийной защитой в виде полимерно-порошкового покрытия. Цвет покрытия по умолчанию оранжевый (RAL2011), но по запросу может быть любым, исходя из потребностей заказчика. Самые популярные цвета: RAL1028 (желтый), RAL2011 (оранжевый), RAL6018/RAL6032 (зелёный), RAL3020 (красный).
