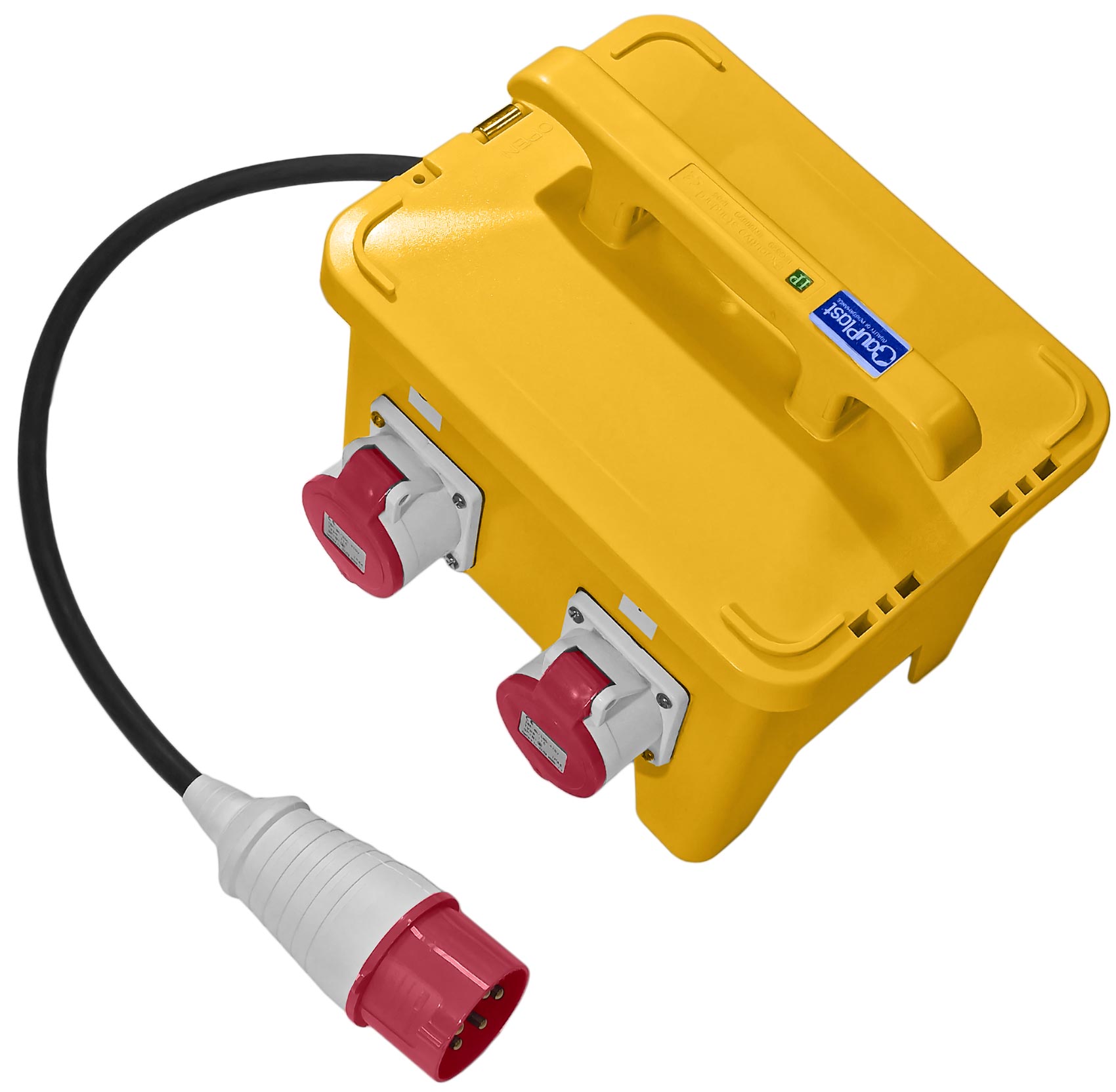

Щит распределительный переносной с трехфазными розетками прямого подключения
Щит распределительный
Переноска TCM12-4Р
УвеличитьАртикул: 020-01800101
| Логистический вес | 3,2 | кг |
| Логистический объём | 0,025 | м³ |
| Марка (бренд) | TAU-R | |
| Длина силового кабеля | 0,50 | м |
| Сечение силового кабеля | 5x4,0 | мм² |
| Материал изделия | ABS-пластик | |
| Цвет | Желтый | |
| Тип | Напольный | |
| Длина | 370 | мм |
| Ширина | 340 | мм |
| Высота | 320 | мм |
| Напряжение питающей цепи | 380 (400) | В |
| Номинальный ток | 32 | А |
| Способ подключения | Трехфазная кабельная вилка | |
| Способ монтажа | Переносной | |
| Возможность выбора разъема | Есть, по запросу | |
| Степень защиты (ingress protection) | IP44 | |
| Температура эксплуатации | -30 ÷ +50 | °C |
| Страна происхождения | Россия |
Артикул 020-01800101.
С прямым подключением каждой из трехфазных розеток к вводному кабелю.
Вход: 1х вилка кабельная TCМ-025, 3P+N+PE, IP44, 32А, 400В на кабеле 5х4.0.
Выход: 4х розетка блочная TCМ-315, 3P+N+PE, IP44, 16А, 400В.
Корпус из ABS пластика с откидной крышкой, которая снабжена уплотнительным резиновым кольцом и фиксируется замком-защелкой с контрольным ушком для установки навесного замка и/или опломбирования. Отверстие под замок или пломбу - d6 мм. Высота ножек 67 мм.
| Поз. | Наименование |
|---|---|
| XP | Силовой разъем TCМ-025 (вилка кабельная) 3P+N+PE, IP44, 32А, 400В |
| XS1 | Силовой разъем TCМ-315 (розетка блочная) 3P+N+PE, IP44, 16А, 400В |
| XS2 | Силовой разъем TCМ-315 (розетка блочная) 3P+N+PE, IP44, 16А, 400В |
| XS3 | Силовой разъем TCМ-315 (розетка блочная) 3P+N+PE, IP44, 16А, 400В |
| XS4 | Силовой разъем TCМ-315 (розетка блочная) 3P+N+PE, IP44, 16А, 400В |

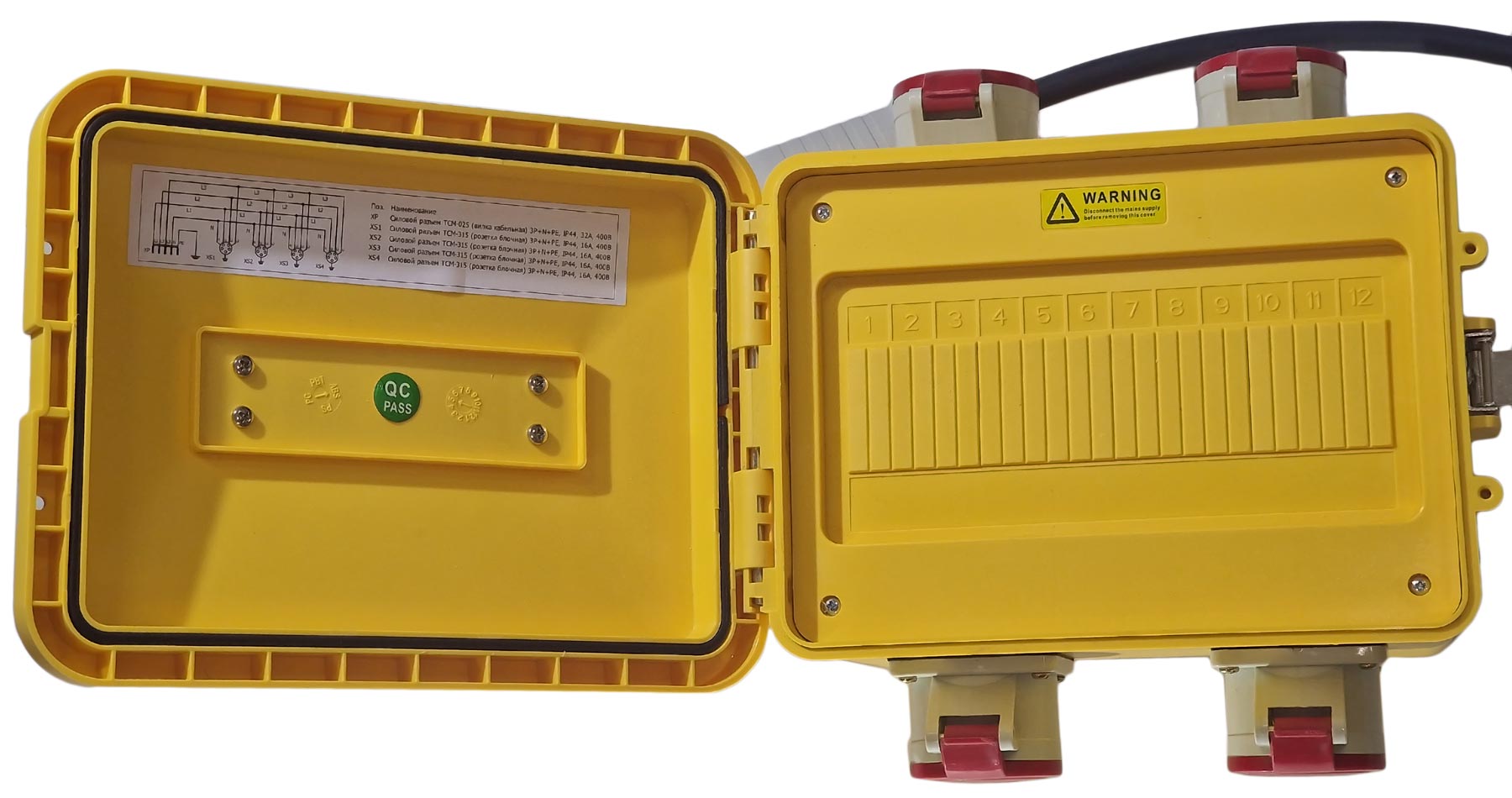

Вид внутри
Схема
