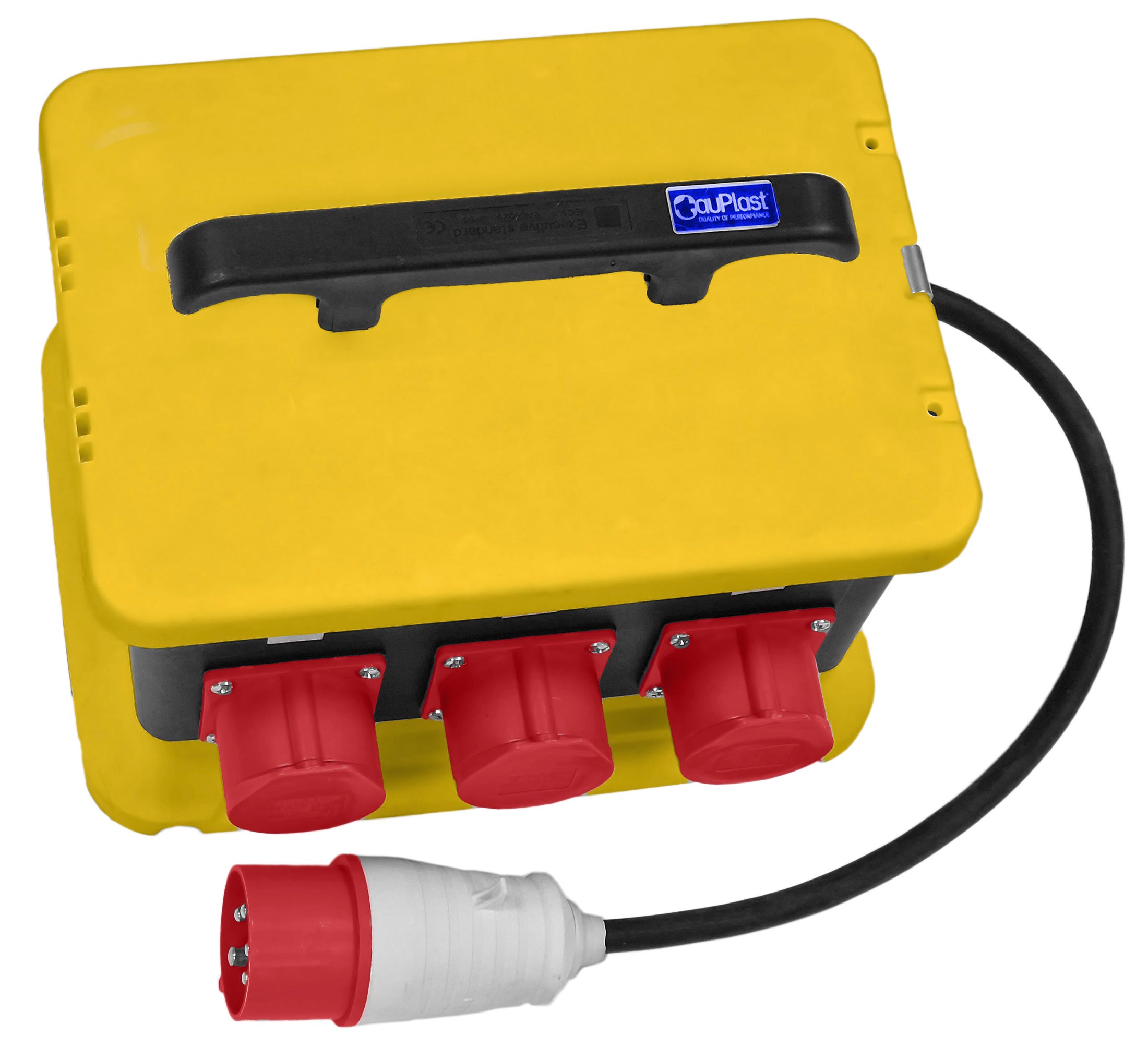

Щит учетно-распределительный переносной с 5 трехфазными розетками, комбинированной защитой ВА и счетчиком
Щит учетно-распределительный
(переноска) TCM15-5Р-A-C
УвеличитьАртикул: 020-01800222
| Логистический вес | 3,9 | кг |
| Логистический объём | 0,025 | м³ |
| Марка (бренд) | TAU-R | |
| Длина силового кабеля | 0,50 | м |
| Сечение силового кабеля | 5x4,0 | мм² |
| Материал изделия | ABS-пластик | |
| Цвет | Желтый/Черный | |
| Тип | Напольный | |
| Длина | 345 | мм |
| Ширина | 255 | мм |
| Высота | 270 | мм |
| Напряжение питающей цепи | 380 (400) | В |
| Номинальный ток | 32 | А |
| Способ подключения | Трехфазная кабельная вилка | |
| Способ монтажа | Переносной | |
| Страна происхождения | Россия |
Артикул 020-01800222.
С раздельной попарной защитой четырех из пяти трехфазных розеток при помощи двух трехполюсных автоматических выключателей 3P, 25А, хар-ка С, и трехфазным счетчиком учета электроэнергии.
Пятая трехфазная розетка имеет прямое (постоянное) подключение.
Вход: 1х вилка кабельная TCМ-025, 3P+N+PE, IP44, 32А, 400В на кабеле 5х4.0.
Выход: 5х розетка блочная TCМ-315, 3P+N+PE, IP44, 16А, 400В.
Корпус из ABS пластика с откидной крышкой, которая снабжена уплотнительным резиновым кольцом и фиксируется замком-защелкой с контрольным ушком для установки навесного замка и/или опломбирования. Отверстие под замок или пломбу - d6 мм.
| Поз. | Наименование |
|---|---|
| XP | Силовой разъем TCМ-025 (вилка кабельная) 3P+N+PE, IP44, 32А, 400В |
| XS1 | Силовой разъем TCМ-315 (розетка блочная) 3P+N+PE, IP44, 16А, 400В |
| XS2 | Силовой разъем TCМ-315 (розетка блочная) 3P+N+PE, IP44, 16А, 400В |
| XS3 | Силовой разъем TCМ-315 (розетка блочная) 3P+N+PE, IP44, 16А, 400В |
| XS4 | Силовой разъем TCМ-315 (розетка блочная) 3P+N+PE, IP44, 16А, 400В |
| XS5 | Силовой разъем TCМ-315 (розетка блочная) 3P+N+PE, IP44, 16А, 400В |
| QF1 | Выключатель автоматический 3Р/25А, характеристика С |
| QF2 | Выключатель автоматический 3Р/25А, характеристика С |
| Wh | Счетчик трехфазный механический 3х230/400 В, 5(60)А |

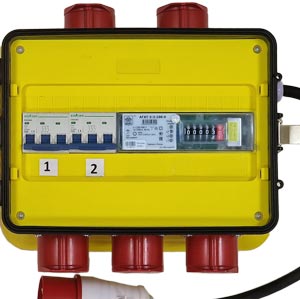

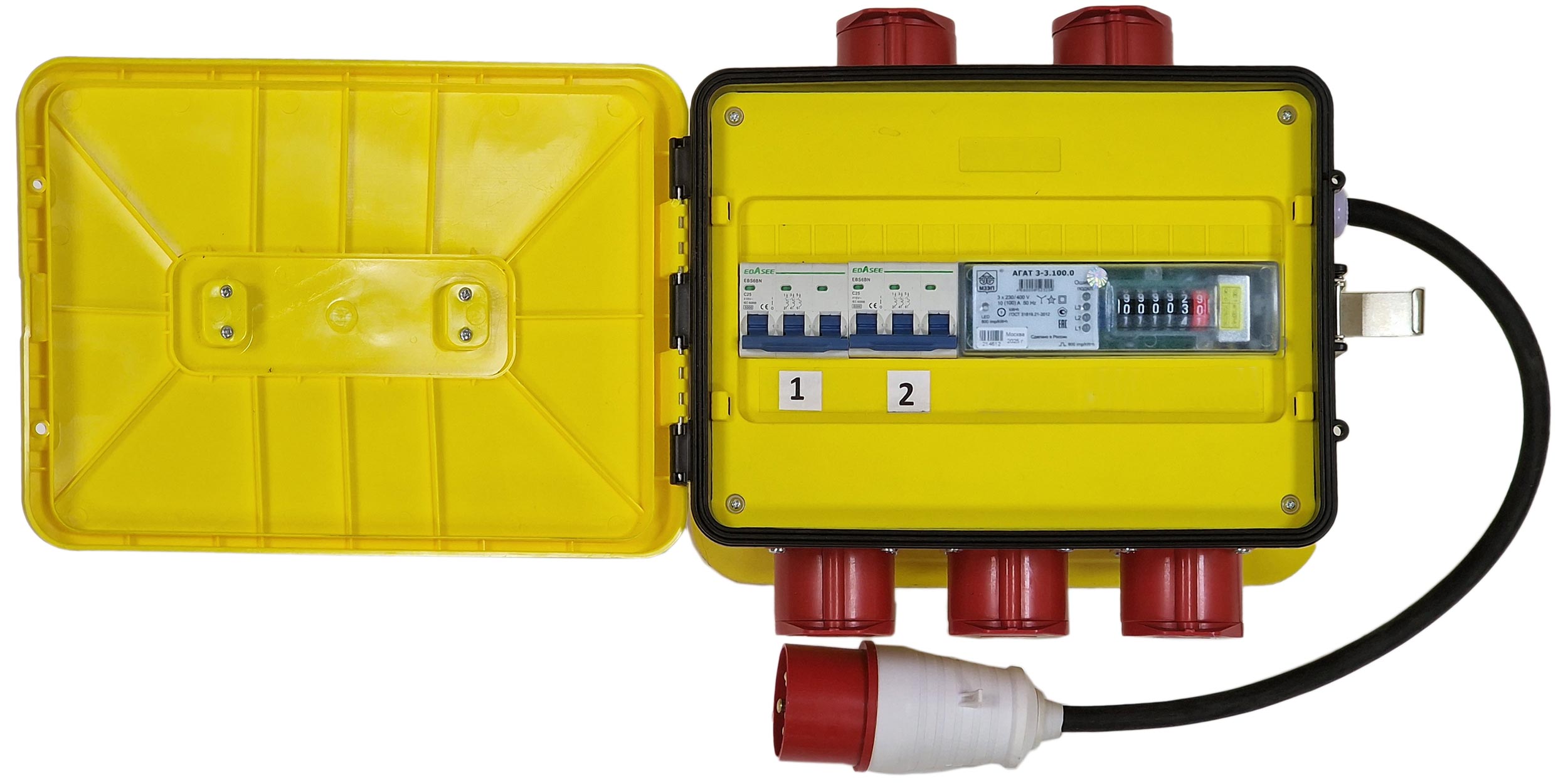

Вид внутри
Эл. схема
