Как установить консоль там, где это сделать, на первый взгляд, невозможно?

В течение 2025 года нами (компания ТАУКОМ) разработана, испытана и внедрена в производство серия низковысотных анкерных опор, с помощью которых строительные компании могут гораздо проще и с меньшими затратами решать наисложнейшие задачи по установке подвесных фасадных подъёмников на зданиях с непростыми архитектурными решениями.

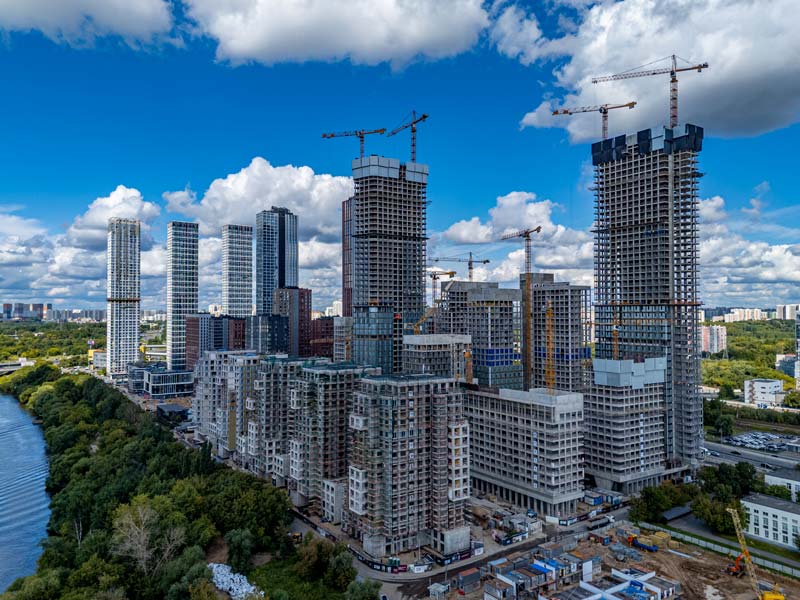

За последние два десятилетия архитектурная мысль шагнула далеко за пределы устоявшихся подходов, норм и традиций и уже даже обычные жилые дома зачастую начинают выглядеть, как какие-то замысловатые арт-объекты.

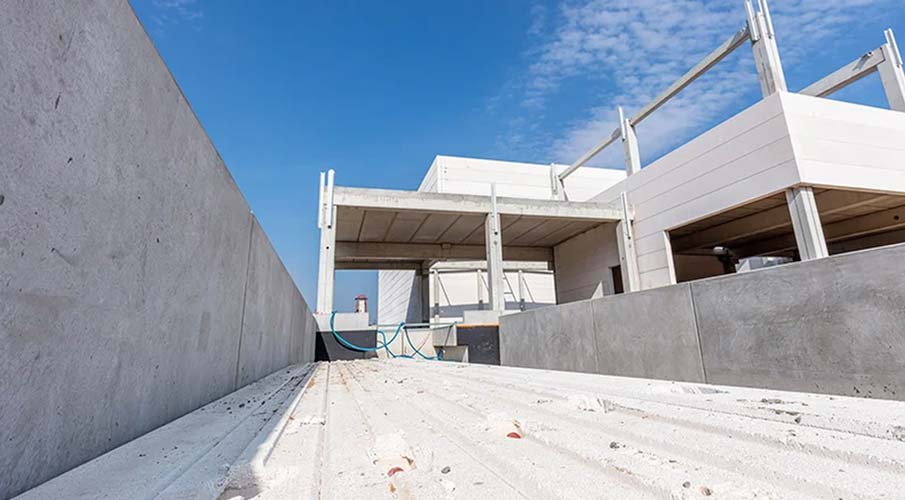

Современные здания порой обладают настолько смелыми и нестандартными формами, что у подрядчиков, на которых возлагаются работы по устройству и отделке фасадов, возникает невольный шок при подготовке планов производства работ. Сложнейшие вертикали ступенчатых или каскадных фасадов, фасады с уклоном и контруклоном, невероятно высокие ограждающие конструкции (парапеты) и огромные декоративные фальш-фронтоны, парапеты с уклоном и мегалокарны уже никого не удивляют в наши дни.

Применение современных анкерных опор

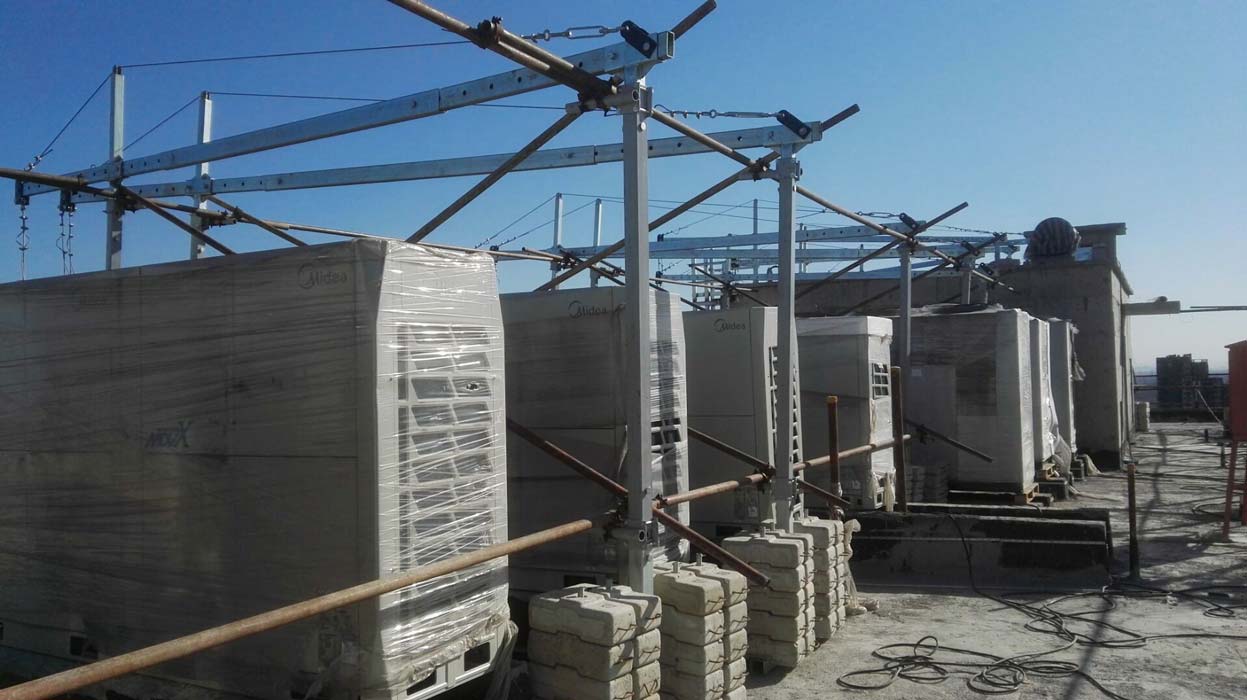

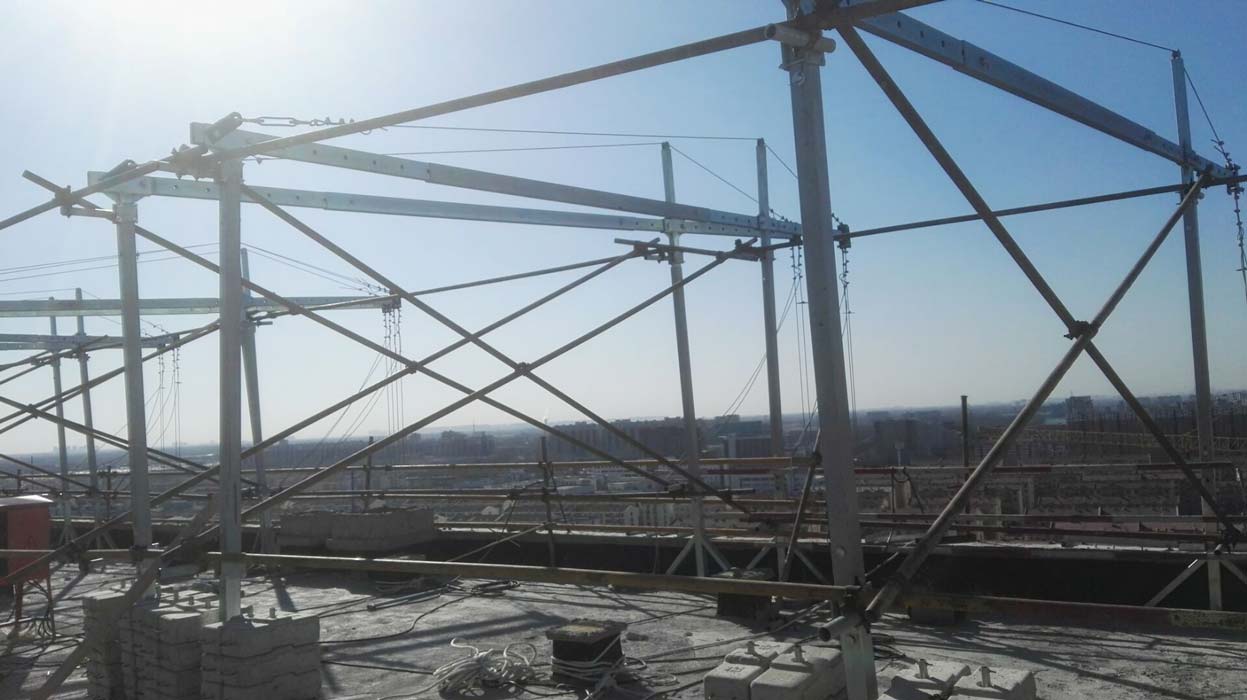

В таких условиях подрядчика уже часто не спасают ставшие весьма популярными гигантские сборно-разборные балочные консоли и консоли, укрепляемые на парапетах, а требуются новые, прогрессивные идеи.

Для их реализации как раз и предназначены наши новые модели опор. Среди них две анкерные поворотные опоры: одна с фиксированной вертикалью, вторая – с изменяемым углом наклона стойки.

Крепление анкерных опор

В большинстве случаев эти опоры следует рассматривать в качестве передних, те есть тех, в которые вкладываются фронтальные балки. Крепление таких опор к несущей поверхности при помощи анкеров строго необходимо, так как площадь пятна их опирания на плоскость довольно мала и устойчивость ограничена. Закрепление выполняется в основном для того, чтобы избежать кручения консоли вдоль оси балок, которое может вызвать падение конструкции на бок с неизбежной дальнейшей деформацией.

Однако технически ничто не мешает использовать эти опоры также и в качестве задних опор, однако в данном случае закрепление должно производиться не только при помощи анкеров, но и дополняться специальной винтовой распорной стойкой, похожей на винтовую опору лесов.

Низковысотные анкерные опоры могут успешно применяться там, где высота помещения или конструкции не позволяет разместить обычную консоль, например, в пространствах технологических этажей, у парапетов с заниженными просветами, на этажах каркасов домов или паркингов, временно находящихся без ограждающих конструкций.

Эти опоры можно укреплять непосредственно на железобетонных конструкциях при помощи анкеров или же приваривать к металлическим закладным с последующим несложным демонтажом по завершению работ.

Опора с изменяемым углом наклона стойки позволяет опереть фронтальную балку консоли на наклонный парапет или иную негоризонтальную конструкцию.

В пару к передним анкерным поворотным опорам нами разработана и выпускается задняя низковысотная опора под контргрузы. Она также оснащена пластинами с отверстиями под анкеры, что помимо надеваемых на нее стандартных контргрузов добавляет консоли дополнительную степень комплексной устойчивости.

Если же требуется разместить заднюю опору консоли существенно ниже уровня опирания передней анкерной опоры, то можно использовать стандартную заднюю опору с набором удлинителей стоек необходимой длины. Такая конфигурация консоли именуется разновысотной и может реализовываться в широчайшем диапазоне высот.

Однако всегда следует помнить, что чем выше конструкция консоли (высота стоек), тем меньше её устойчивость, и тем больше возрастает необходимость применения специальных контрфорсов, призванных обеспечить пространственную прочность системы и безопасность эксплуатации.
