Консоль усиленная PRO-Gress 3500 LP трехвантовая, низковысотная, вылет до 3,5 м

Артикул 030-01100902.

Сборно-разборная усиленная низковысотная консоль с впечатляющим вылетом 3,5 метра PRO-Gress 3500 специально сконструирована для обхода больших горизонтальных выступов на фасадах зданий, сооружений. Вместе с тем имеет очень низкую высоту расположения луча балок (272 мм), что позволяет разместить ее в очень стесненных по вертикали пространствах. Предназначена для завешивания корзин любых двухприводных фасадных подъемников формата ZLP, общая масса которых с учетом полезной нагрузки соответствует критериям паспортной устойчивости консоли.

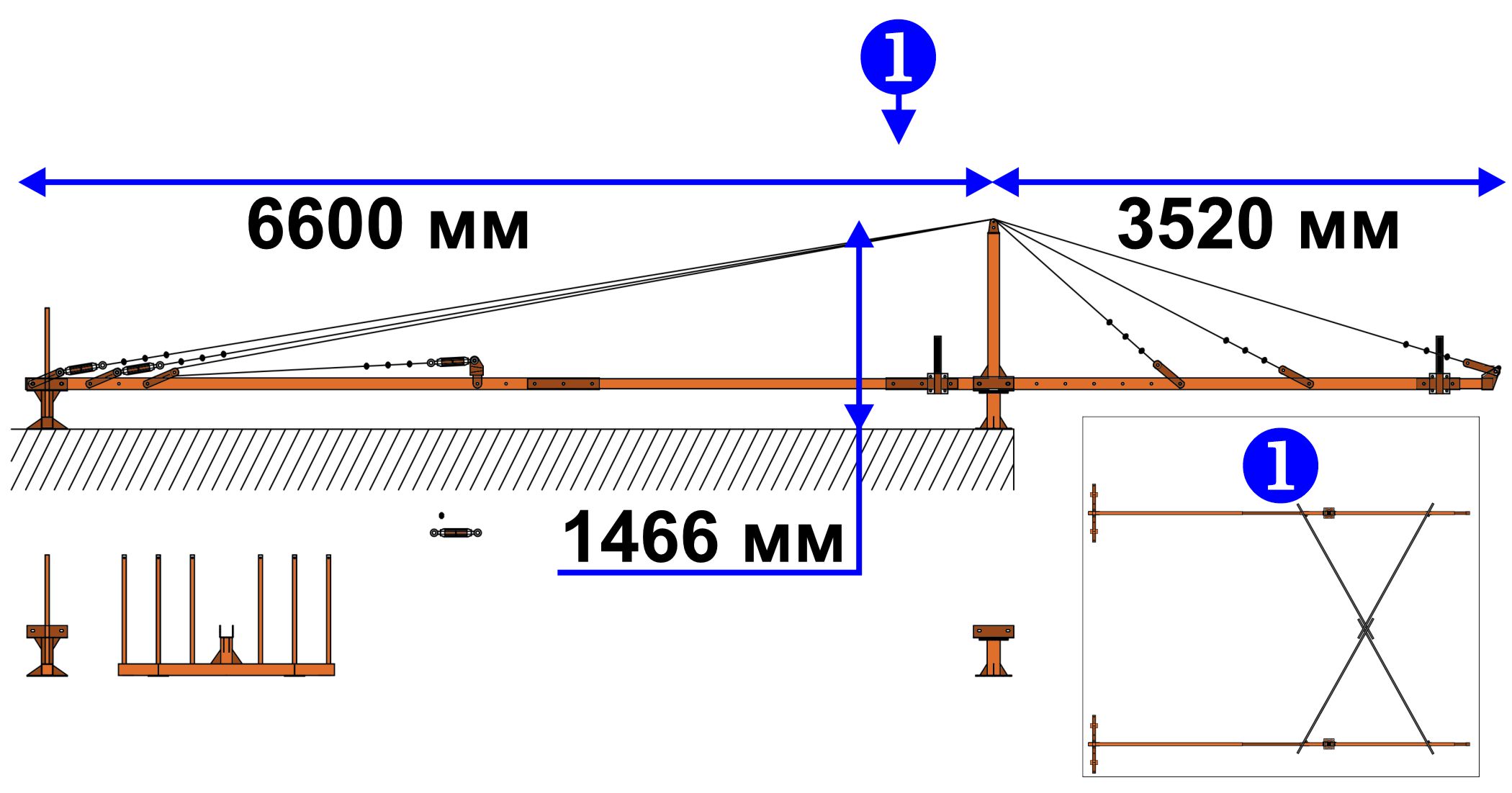

Консоль имеет увеличенный до 3,5 метров максимальный вылет фронтальной балки, разгрузка которой обеспечивается применением трехвантовой системы. Увеличенный вылет фронтальной балки позволяет при работе на фасадах зданий успешно обходить карнизы, балконы, кондиционеры и иные архитектурные и технологические выступы. Но как и любая другая удлиненная консоль, данная модель требует внимательного расчета грузоподъемности и строгого соблюдения мер безопасности. Применение контрфорсов для предотвращения горизонтального смещения фронтальных балок при вылете оголовка более 2,8 м является обязательным.

Усиленная консоль и требования безопасности.

Увеличение вылета фронтальной балки консоли является ответственным действием, которое требует безусловного и беспрекословного выполнения взаимосвязанных процедур, таких как: разработка ППР, включающего план монтажа и демонтажа консоли на высоте; определение точной массы корзины подъемника с учетом максимальной рабочей высоты (длины канатов и силового кабеля) и расчетной (актуальной) грузоподъемности корзины подъемника при увеличенном вылете фронтальной балки; оценка несущей способности участка кровли, на которую опираются опоры консоли; расчет устойчивости консоли для целевой грузоподъемности подъемника и корректировка в сторону увеличения (при необходимости) количества контрфорсов, растяжек, привязей и контргрузов; проведение инструктажа рабочих в целях соблюдения правил выполнения работ и мер безопасности, а также соблюдение иных мер и выполнение действий, предусмотренных «Правилами организации и осуществления производственного контроля за соблюдением требований промышленной безопасности на опасном производственном объекте», установленными законодательством Российской Федерации; строгое соблюдение порядка сборки консоли и установки контрфорсов. Пренебрежение какой-либо частью обязательных к выполнению действий, процедур и мероприятий может нести в себе риск возникновения инцидента. Производитель утверждает, что при правильном монтаже консоли и соблюдении всех правил и мер безопасности ее применение не несет в себе рисков для лиц, эксплуатирующих подъемник в составе с данной консолью.

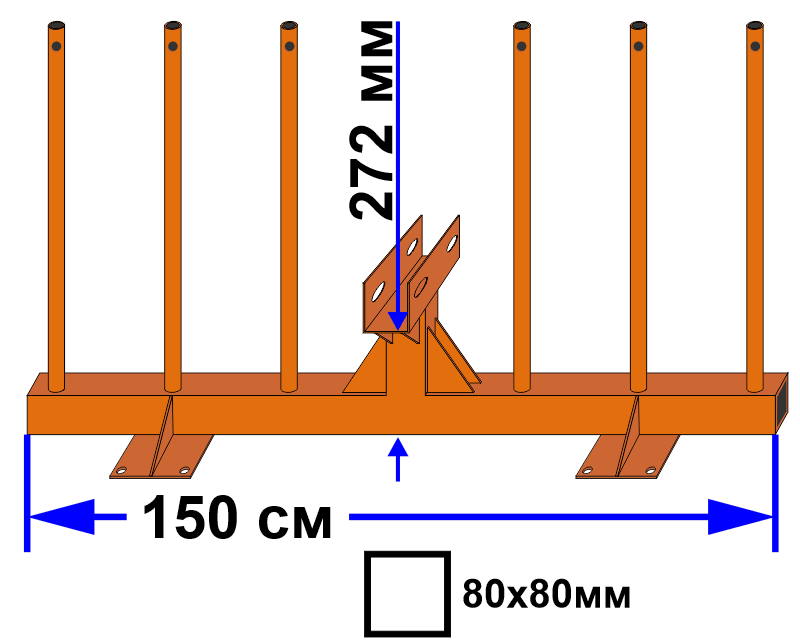

Данная консоль размещается на одноуровневых горизонтальных плоскостях, не имеющих ограждения и устроенных из железобетона или иного материала с достаточной несущей способностью. Имеет крайне низкий уровень (272 мм) возвышения луча балок над поверхностью размещения опор. Применяется на поверхностях, имеющих уклон не более одного градуса. Опоры оснащены анкерными пластинами-креплениями для надежного их укрепления на поверхности. Материал поверхности для размещения опор должен допускать эффективное и надежное применение анкеров или резьбовых шпилек диаметром до 16 мм.

Консоль поставляется в виде двух линий подвеса, в полном комплекте, в расчете на один фасадный подъемник формата ZLP, с установочным крепежом, но без контргрузов и без анкеров. Контргрузы можно приобрести у нас отдельно в любом необходимом количестве, а анкеры выбираются и приобретаются у специализированных поставщиков крепежа.

Консоли с увеличенным вылетом могут применяться в сочетании с иными подъемными устройствами и механизмами при соответствии грузонесущей способности консоли требуемым значениям.

Детали консоли изготовлены из стали с антикоррозийной защитой в виде полимерно-порошкового покрытия. Цвет покрытия по умолчанию оранжевый (RAL2011), но по запросу может быть любым. Самые популярные цвета: RAL1028 (желтый), RAL2011 (оранжевый), RAL6018/RAL6032 (зелёный), RAL3020 (красный).
