Опора анкерная наклонно-поворотная на парапет для составной разновысотной консоли

Артикул 030-07101002.

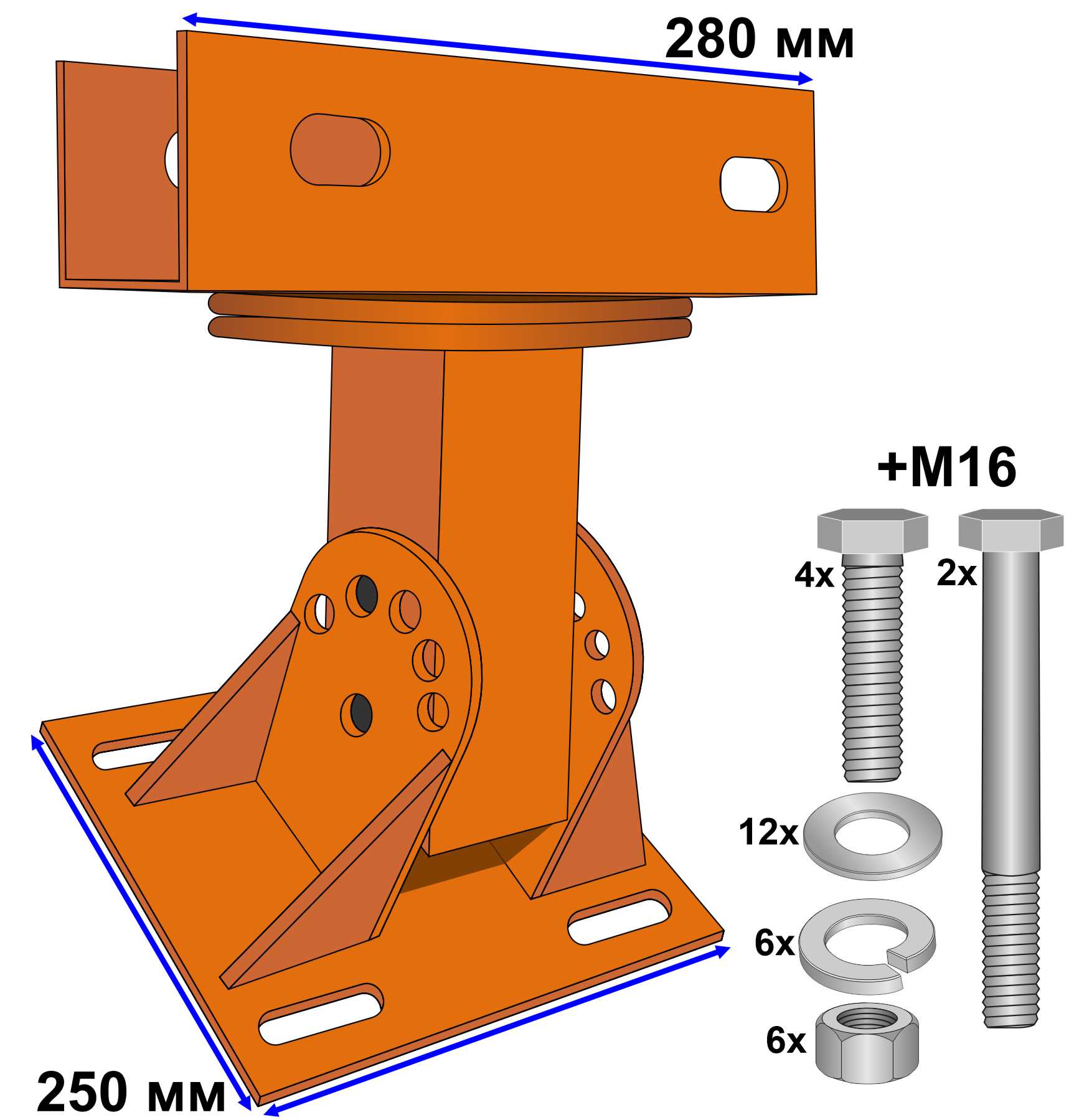

Опора анкерная наклонно-поворотная устанавливается на парапет или иную железобетонную поверхность. Благодаря уникальной конструкции опоры вы можете изменять угол между стойкой и плоскостью основания с шагом 30 градусов (-60°, -30°, 0°, +30°, +60°). При необходимости мы можем изготовить опоры с иным, нужным вам шагом. Высота расположения нижней плоскости балки, помещаемой в опору, при вертикальном расположении стойки составляет всего 300 мм от плоскости основания опоры.

Чаще всего опора используется для конфигурирования составной разновысотной консоли люльки ZLP и является уникальным приспособлением, при помощи которого, используя стандартные балки и заднюю опору консоли с удлинителями стойки или без них, можно обойтись без применения передних опор, когда, например, парапет наклонный и к тому же слишком высок или же место для размещения обычной передней опоры вовсе отсутствует. С успехом заменяет переднюю опору стандартной или увеличенной консоли при наличии парапета или иного железобетонного возвышения, допускающего применение анкерного крепления.

Также может применяться в составе низковысотной консоли при использовании в паре с задней низковысотной опорой.

Устанавливается непосредственно на свободную наклонную или горизонтальную плоскость парапета или иного сооружения с достаточной несущей способностью при помощи четырех анкеров диаметром 16 мм (в комплект поставки не входят). Допускается монтаж на подходящие металлоконструкции при помощи приварки или болтового соединения.

Верхняя часть стойки состоит из двух прорезных фланцев, скрепляемых четырьмя болтовыми соединениями М16, при помощи которых луч балки, помещенной в седло верхнего фланца может поворачиваться в горизонтальной плоскости на любой угол. Это свойство является чрезвычайно удобным в условиях, когда выбор места для размещения задней опоры сильно ограничен или же присутствуют конструкции, затрудняющие позиционирование балок консоли.

Конструкция опоры допускает размещение в её седле балок сечением 80-84х80-84 мм с шагом отверстий 200 мм. Стойка опоры выполнена из трубы квадратного сечения 90х4 мм, опорная пластина основания из листового металла толщиной 6 мм, а прорезные фланцы и соединительные пластины из листового металла толщиной 8 мм.

Огромным преимуществом опоры является то, что она может размещаться максимально близко к внешнему краю ограждения (парапета), вследствие чего значительно увеличивается эффективный вылет фронтальной балки консоли без потери балансировочной устойчивости консоли при том же удалении задней опоры и при том же количестве контргрузов.

Изготовлена из стали с антикоррозийной защитой в виде полимерно-порошкового покрытия. Цвет покрытия по умолчанию RAL 2011 (оранжевый), но по запросу может быть любым, исходя из потребностей заказчика. Самые популярные цвета: серый цинк (материал "Грунт цинкосодержащий" эпоксидный G305), RAL1028 (желтый), RAL6018/RAL6032 (зелёный), RAL3020 (красный).
