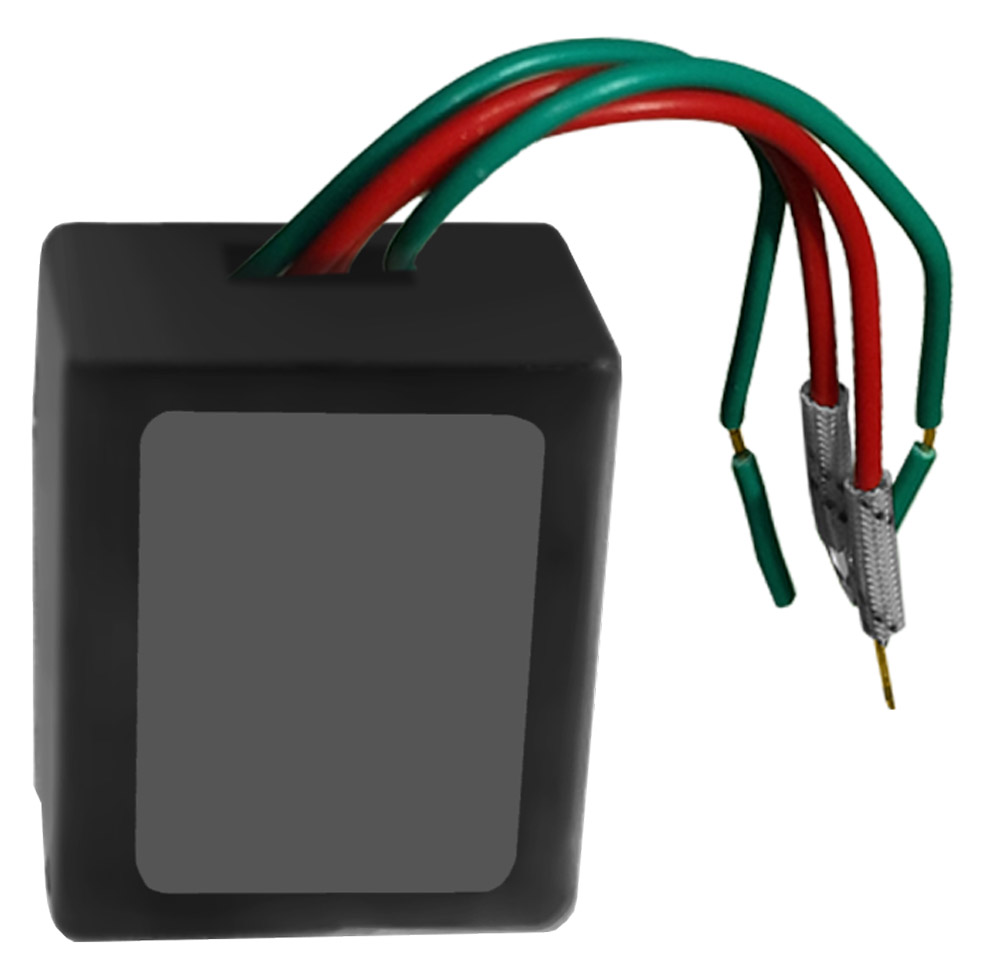

Выпрямитель электромагнитного тормоза четырехпроводной с защитой в корпусе P-Box
Увеличить| Заказано | шт. | |
| Всего | руб. | |
| Вес | кг | |
| Объём | м³ |
| Логистический вес | 0,02 | кг |
| Логистический объём | не существенный |
| Назначение | Для электродвигателя | |
| Тип | Выпрямитель | |
| Ширина | 40 | мм |
| Толщина | 30 | мм |
| Высота | 30 | мм |
| Напряжение питающей цепи | до 250 | В |
| Напряжение в цепи управления | 95-100 | В |
| Максимальный допустимый ток | 3 | А |
| Количество контактов | 4 | |
| Способ монтажа | В коробку БРНО электродвигателя | |
| Страна происхождения | КНР |
Артикул 020-04100107.
Четырехпроводной выпрямляющий модуль (выпрямитель) электромагнитного тормоза без выделенного ключа встречается в архитектуре управления электродвигателей лебедок многих современных строительных фасадных подъемников формата ZLP. Применение данного выпрямителя универсальное. Чтобы правильно интегрировать его в вашу цепь управления электродвигателем, воспользуйтесь прилагаемой схемой подключения.
Внимание!
Обыкновенный диодный мост не может заменить модуль выпрямителя ЭМТ по своему функционалу! В случае кустарного применения классического диодного моста в качестве выпрямителя для электромагнитного тормоза вы в лучшем случае вызовете срабатывание защиты (предохранитель, автомат), а в худшем - выведете катушку магнита из строя, а попросту - сожжете ее.Варисторная защита от перенапряжения в конструкции выпрямителя имеется. Тем не менее, дополнительная защита электромагнитного тормоза от перегрузки будет совсем не лишней.
Если в вашем щите управления подъемником нет встроенной защиты цепи питания довольно дорогостоящего электромагнита от скачков напряжения, то рекомендуется защитить его путем установки дополнительного модуля в виде предохранителя на 1-2А в соответствующем держателе.

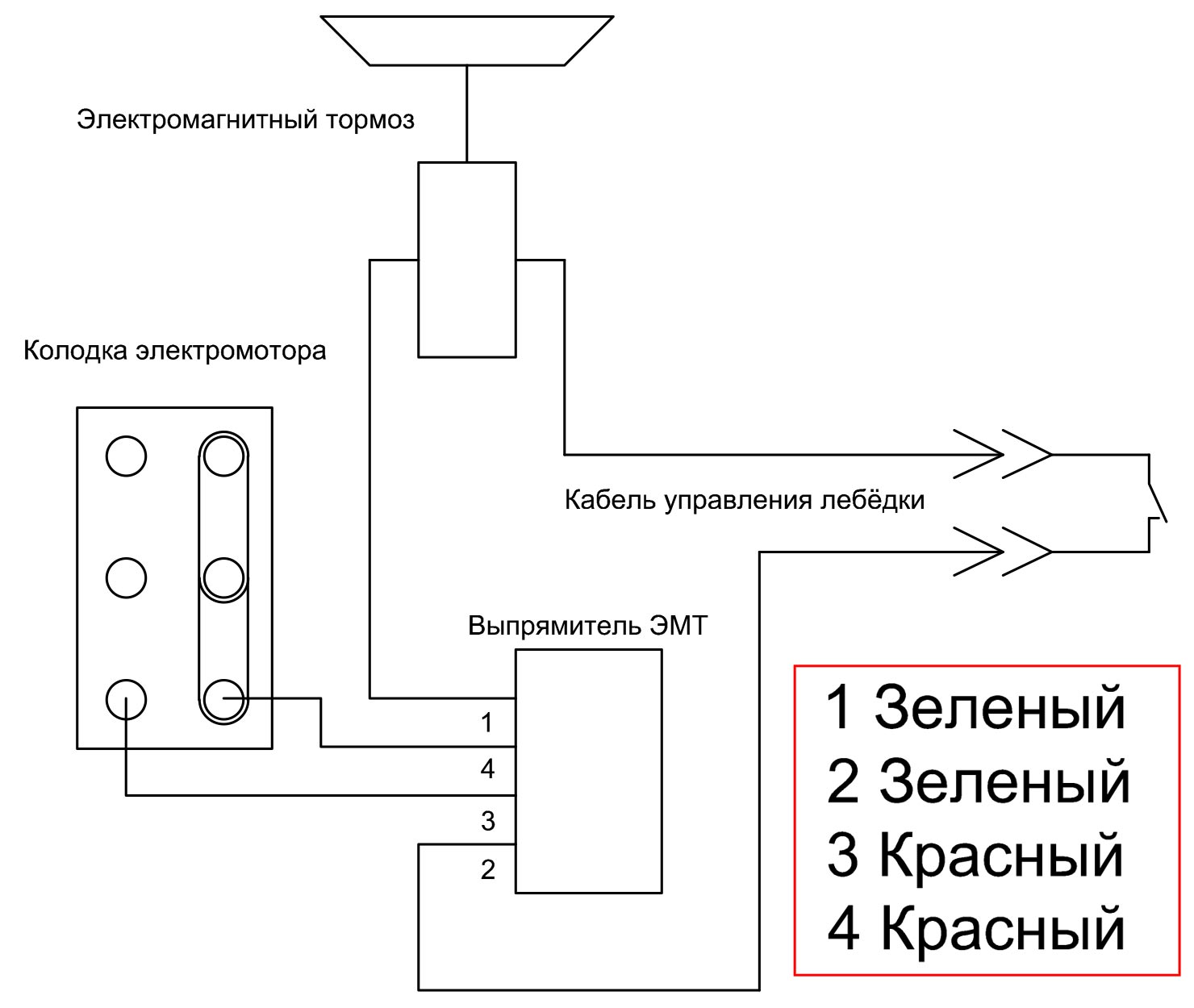

Схема
