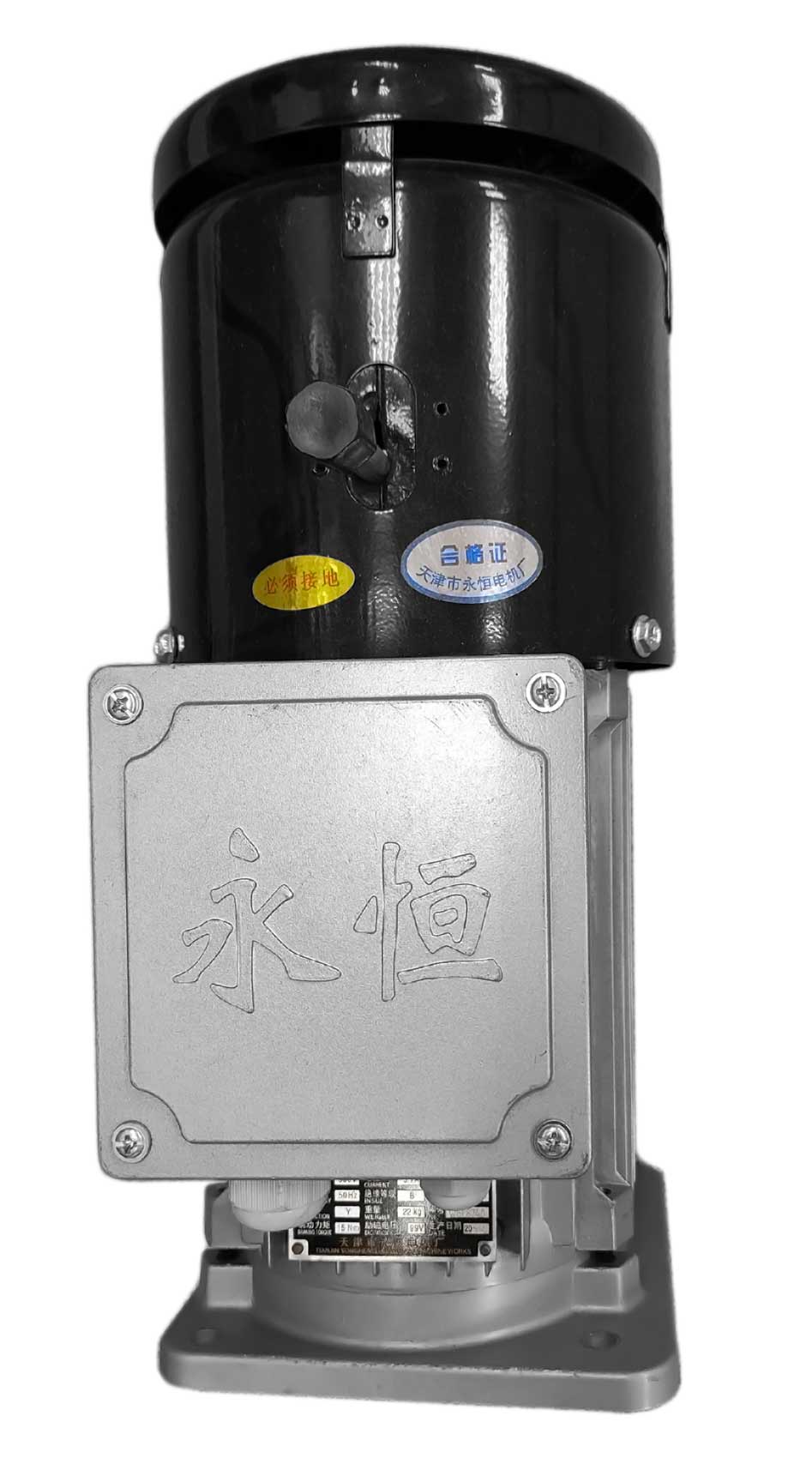

Электродвигатель трехфазный 1,5 кВт Haoke в сборе с электромагнитным тормозом
Увеличить| Логистический вес | 19,5 | кг |
| Логистический объём | 0,02 | м³ |
| Марка (бренд) | HAOKE | |
| Тип | Асинхронный | |
| Диаметр вала | 24 | мм |
| Глубина | 230 | мм |
| Ширина | 178 | мм |
| Высота | 390 | мм |
| Модель двигателя | YEJ90L-4 | |
| Номинальная мощность электродвигателя | 1,5 | кВт |
| Частота вращения | 1 400 | об/мин |
| Тип тормозного механизма | Электромагнитный | |
| Тормозной момент | 15 | Нм |
| Напряжение питающей цепи | 380 (400) | В |
| Номинальный ток | 3,7 | А |
| Способ подключения | Звезда | |
| Тип тока управления | Переменный (AC) | |
| Установочно-присоединительные размеры | 4 х М8 / ⟷ 123х123 мм | |
| Шаг отверстий | 123 | мм |
| Степень защиты (ingress protection) | IP54 | |
| Страна происхождения | КНР |
Артикул 010-03110201.
Трехфазный асинхронный двигатель с короткозамкнутым ротором YEJ90L-4 для установки на мотор-редуктор LTD α-типа марки HAOKE, а также на мотор-редукторы иных марок, имеющих аналогичные присоединительные размеры фланца, длину и диаметр вала ротора. Фланец с четырьмя присоединительными отверстиями для болтов М8 (расстояние между отверстиями 123х123 мм).
Расключение обмоток двигателя по типу звезды, потребляемая мощность 1,5 кВт, номинальный ток 3,7А, скорость вращения ротора 1400 об/мин., коэффициент мощности при номинальной загрузке подъемника 0,80, КПД 78,5%, степень пыле- и влагозащиты IP54, класс электроизоляции B, режим работы электродвигателя S3 (повторно-кратковременный периодический режим).
Оснащен электромагнитным тормозом с тормозным усилием 15 Нм. Диаметр вала ротора в области муфтово-шпоночного соединения с центробежным тормозом - 24 мм, диаметр вала ротора в области установки вентилятора - 20 мм.
Питание электромагнитного тормоза осуществляется выпрямленным напряжением 99 вольт. Выпрямитель тормоза входит в комплект поставки двигателя и расположен в коробке БРНО.
