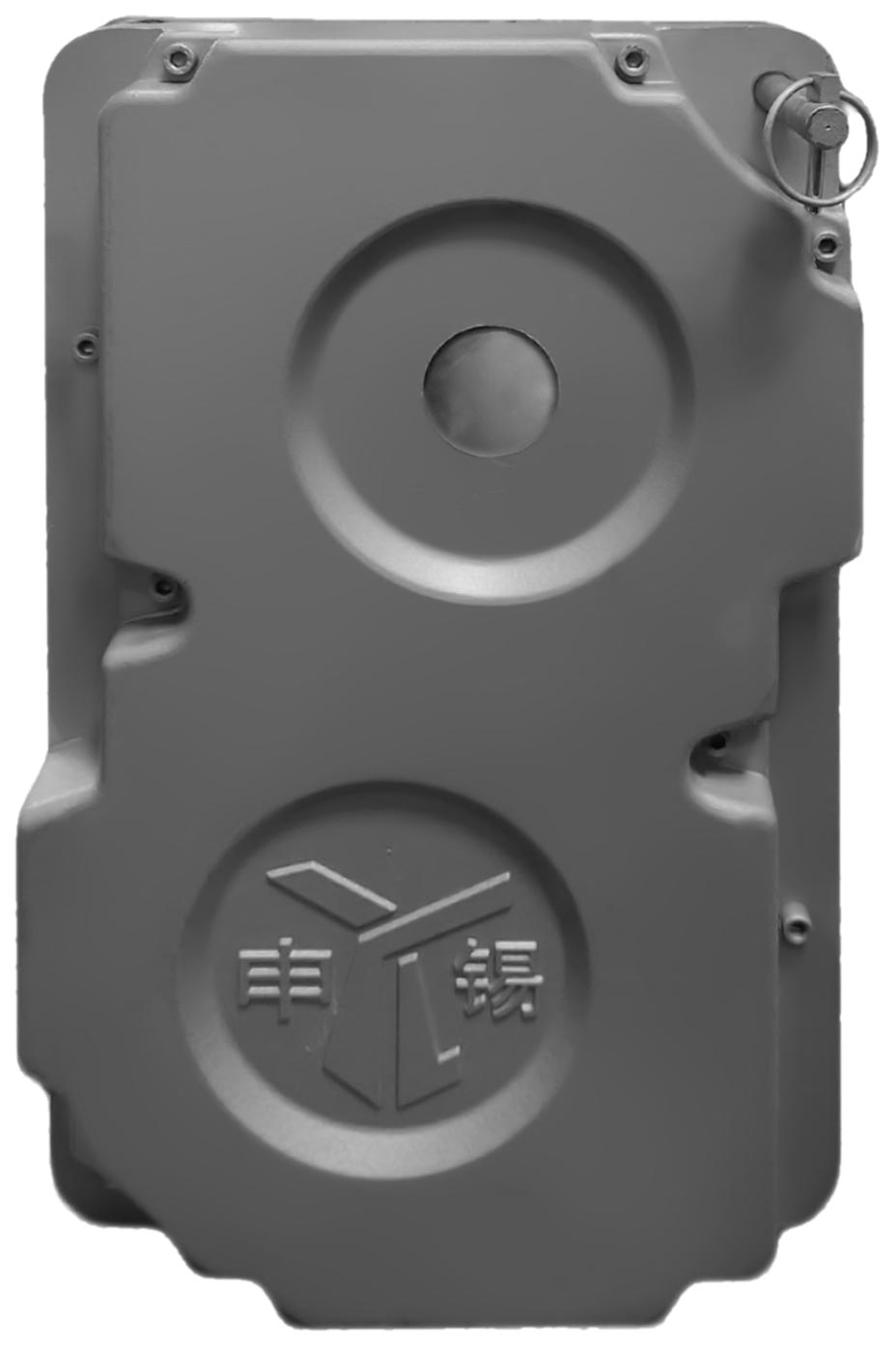

Редуктор лебедки LTD10.0 S-типа Shenxi в сборе

Артикул 010-02228801.

Редуктор лебедки LTD10.0 для люлек ZLP марки SHENXI производится на одноименном заводе по производству фасадных подъемников в городе Wuxi (КНР) и является самым мощным редуктором, используемым в приводах люлек формата ZLP. Как правило, редукторы S-типа применяются в фасадных подъемниках моделей не ниже ZLP800, а чаще всего - в модели ZLP1000, где требуется высокая прочность и надежность исполнения.

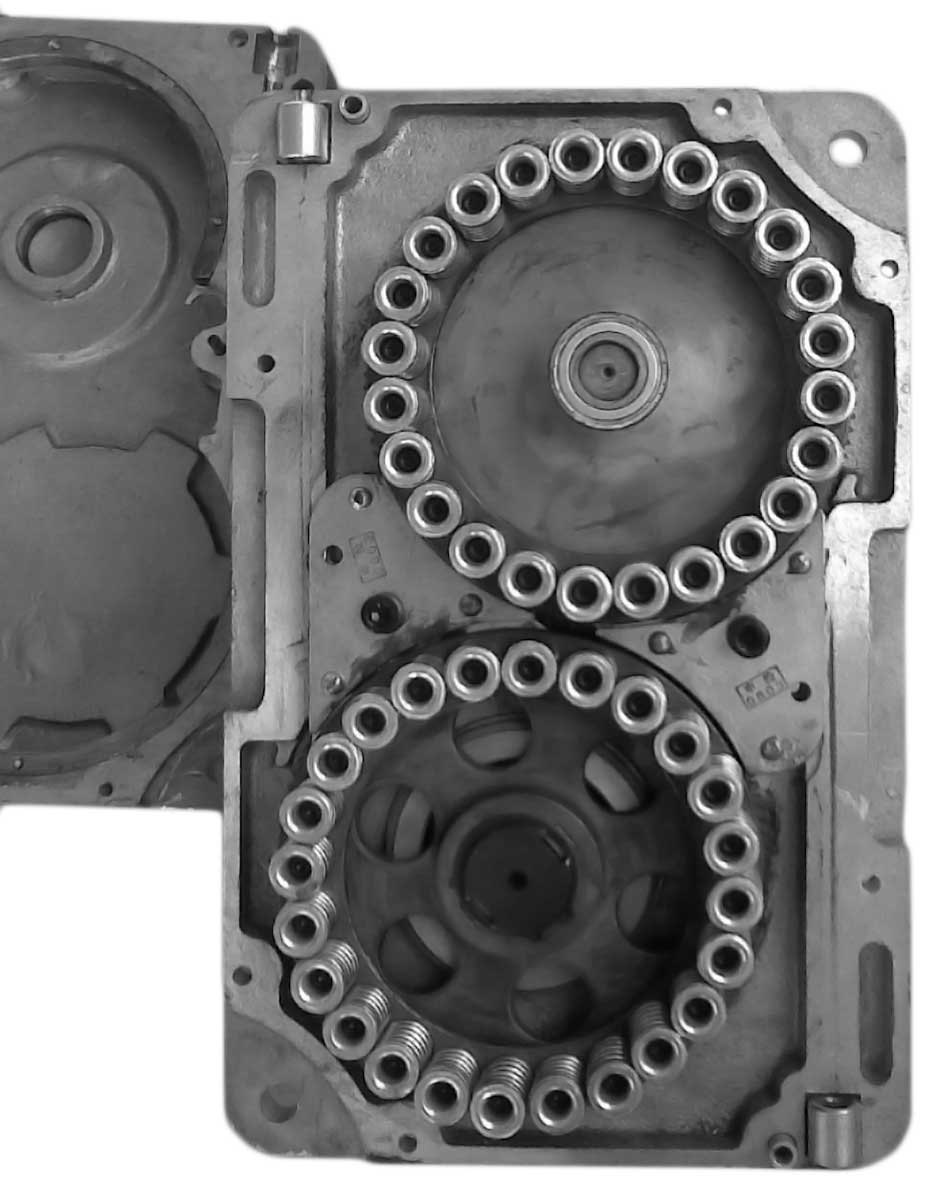

Тип редуктора именуется латинской буквой S, так как трос в своем продвижении имеет траекторию, повторяющую контур буквы. На протяжении обходов двух шкивов траектории петель троса не пересекаются, что делает всю систему редуктора очень надежной и долговечной.

Механический принцип протяжки троса в канавках шкивов - фрикционно-прижимной. Червячная передача реализуется при помощи закаленного двухзаходного червяка и червячного колеса, изготовленного из бронзы.

Редуктор имеет унифицированный для данного типа приводов фланец, соответствующий фланцу электродвигателя мощностью 2,2/2,5 кВт с четырьмя присоединительными отверстиями для болта М14х60 (расстояние между отверстиями 155х155 мм), поэтому замена редуктора с сохранением штатного электродвигателя не должна вызвать проблем. Крепление редуктора на боковую установочную раму подъемника осуществляется двумя пальцами с чекой или болтами диаметром 16 мм, расположенными по диагонали.
