Консоль ПН-Р1 ТАУЭР на парапет, накладная, анкерного крепления, вылет 0,7-1,1 м, две линии
Увеличить| Логистический вес | 135 | кг |
| Логистический объём | 0,25 | м³ |
| Марка (бренд) | TAU-R | |
| Вылет консоли максимальный | 1,1 | м |
| Назначение | Консоль в комплекте | |
| Допустимая ширина парапета | 0,20-0,60 | м |
| Контргрузов 25 кг в комплекте | Не требуются | |
| Материал изделия | Сталь | |
| Антикоррозийная защита (АКЗ) | Порошковая окраска | |
| Цвет | Оранжевый | |
| Страна происхождения | Россия |
Артикул 030-01101201.

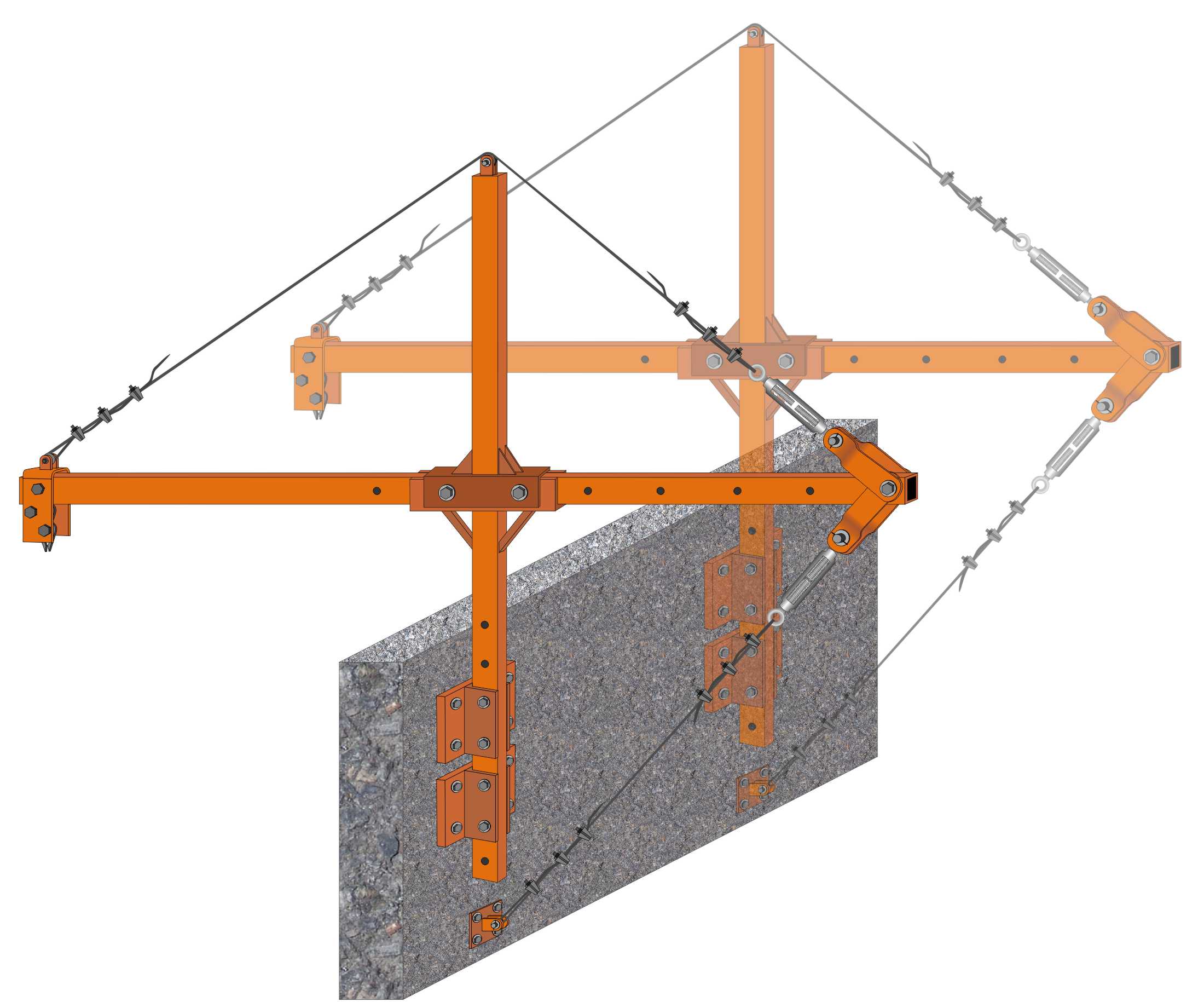

Консоль парапетная накладная регулируемой высоты ПН-Р1 ТАУЭР разработана и изготовлена для применения в комплекте с фасадными подъемниками стандарта ZLP250-ZLP800. Имеет в своей конструкции распорную стойку, задний фал с талрепом и анкерной проушиной для его закрепления, что обеспечивает приемлемую грузоподъемность при достаточном вылете оголовка фронтальной балки. Может применяться в сочетании с иными подъемными устройствами и механизмами при соответствии грузонесущей способности консоли требуемым значениям.
Имеет максимальный вылет точки подвеса 1100 мм (без учета толщины ограждения) и устанавливается путем глухого анкерного или сквозного шпилечного крепления с внутренней стороны ограждения или парапета, а также иного вертикального сооружения из железобетона или иного материала с достаточной несущей способностью. Примерно допустимая толщина ограждения для закрепления консоли находится в пределах 200 ÷ 600 мм.
Критическое предупреждение!
Запрещается эксплуатация консоли без закрепленного и натянутого при помощи талрепа заднего канатного фала.Кронштейны крепятся к ограждению при помощи самостоятельно приобретаемых эксплуатантом анкеров (в случае глухих отверстий) или шпилек (в случае сквозных отверстий) диаметром 16 мм. Анкеры и шпильки в комплект поставки не входят, а подбираются с учетом конструкции ограждения и технической целесообразности их применения. Класс прочности анкеров и/или шпилек должен быть не ниже 5.8.
Консоль изготовлена из стали с антикоррозийной защитой в виде полимерно-порошкового покрытия. Цвет покрытия по умолчанию оранжевый (RAL2011), но по запросу может быть любым. Самые популярные цвета: RAL1028 (желтый), RAL2011 (оранжевый), RAL6018/RAL6032 (зелёный), RAL3020 (красный).
Внимание!
Подъемный и предохранительный канаты в основной комплект поставки не входят и могут быть приобретены отдельно.Задний канатный фал длиной 5 метров, закрепляемый на задней скобе и анкерной проушине при помощи талрепа, талрепы, а также стяжной (вантовый) канат, входят в основной комплект поставки вместе с тросовыми зажимами.Изображение (фотография или схематичный рисунок) товара на сайте дано справочно, в рекламных целях, и выполняет задачу информирования потребителя о примерных габаритах и функционале изделия. Реальный внешний вид товара может незначительно отличаться от указанного на изображении, что не ухудшает его потребительские качества и не уменьшает функциональные возможности.
