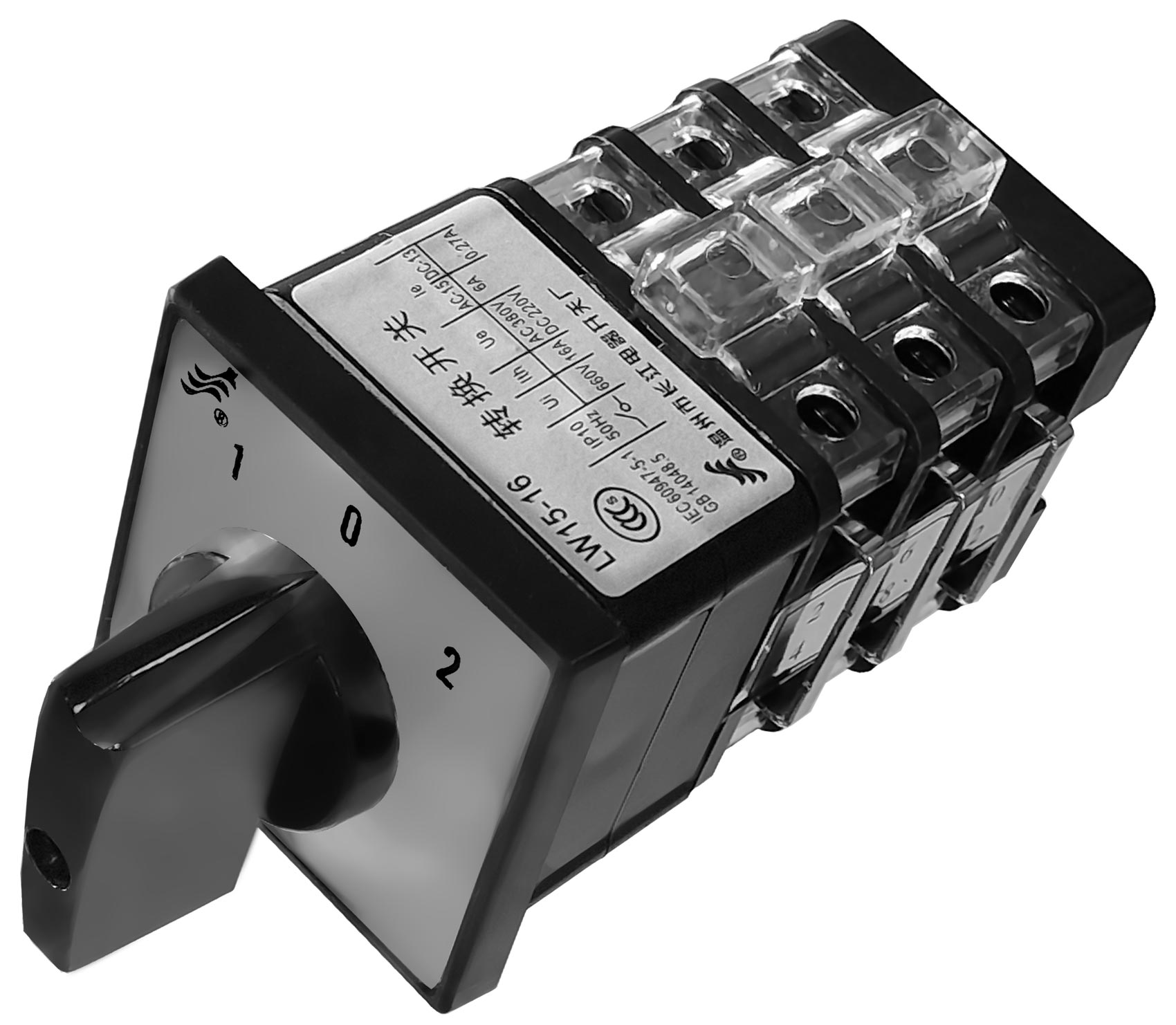

Переключатель пакетный на три положения I-O-II, тип LW15-16/3 CanSen
Увеличить| Логистический вес | 0,225 | кг |
| Логистический объём | не существенный |
| Марка (бренд) | CanSen | |
| Материал изделия | Металл+пластик | |
| Напряжение в цепи управления | 380 | В |
| Номинальный ток | 6 | А |
| Количество контактов | 6 | |
| Сочетание контактов | 6НЗ | |
| Способ подключения | Винтовой | |
| Способ монтажа | Винтами на щитовую панель | |
| Установочно-присоединительные размеры | 4 отв. D4,5 ⬜ 36х36 мм | |
| Страна происхождения | КНР |
Артикул 020-04100904.
Пакетный кулачковый переключатель LW15-16 торговой марки CanSen на три положения имеет три платы с двумя коммутируемыми парами контактов на каждой.
Исходная диаграмма коммутации следующая: в положении О все независимые пары контактов нормально замкнуты, в положении I или II контакты, в сторону которых ручка повернута, остаются замкнутыми, а остальные контакты размыкаются.
Переключатель находит широкое применение в щитах управления двухподвесных фасадных подъемников формата ZLP, а также в иных устройствах, при помощи которых осуществляется управление парными приводами подъемных механизмов, выполненными с применением электродвигателей.
Монтируется обычно на лицевую поверхность (дверцу) щита управления. Имеет декоративную накладку с указателями положения ручки переключателя. Для установки требуется 4 отверстия под винты М4 в вершинах квадрата 36х36 мм, отверстие под ось должно иметь диаметр не менее 10 мм.
