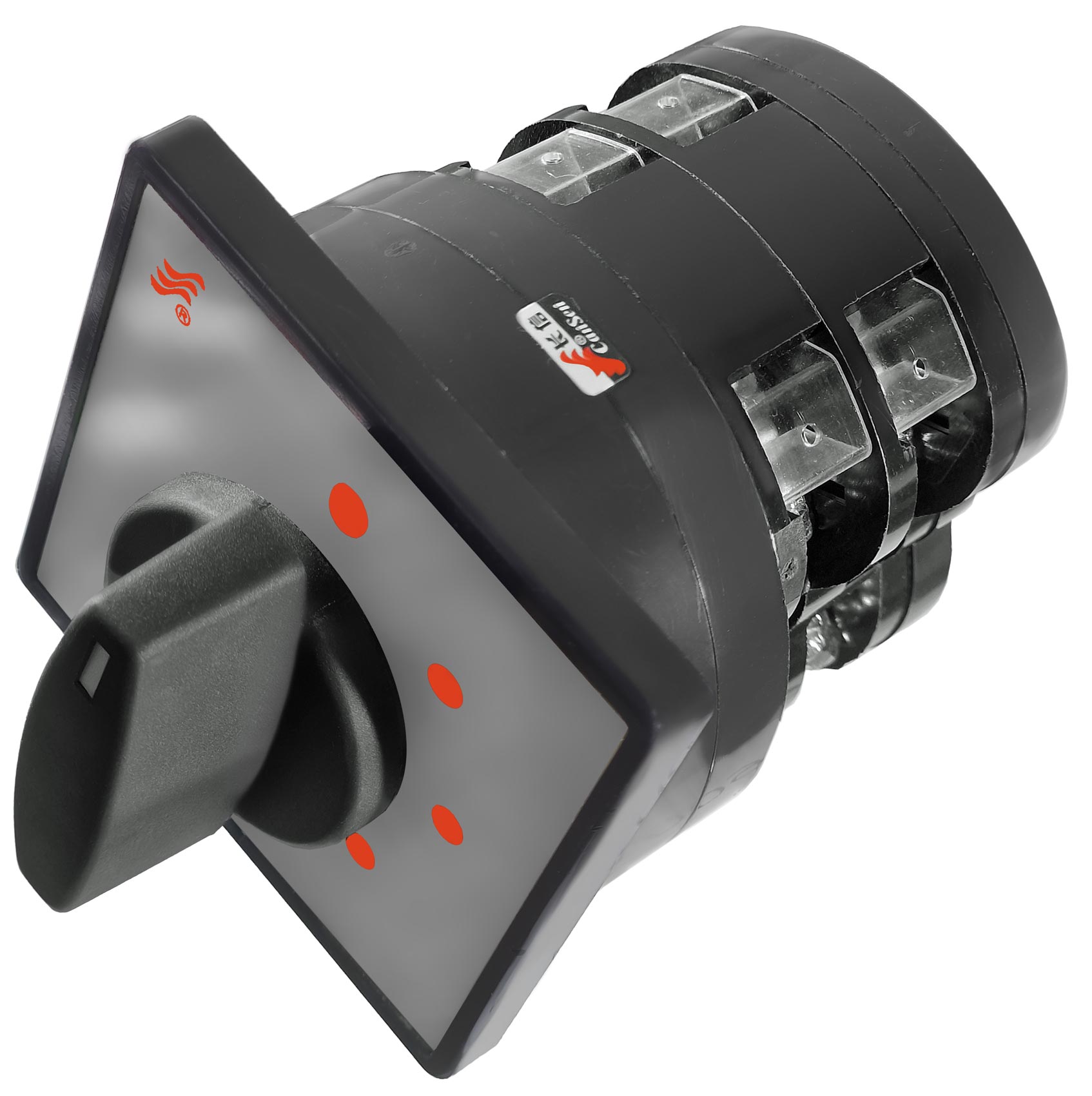

Переключатель пакетный на четыре положения O-I-II-III, тип LW5D-16/2 CanSen
Увеличить| Логистический вес | 0,36 | кг |
| Логистический объём | не существенный |
| Марка (бренд) | CanSen | |
| Материал изделия | Металл+пластик | |
| Напряжение в цепи управления | 380 | В |
| Номинальный ток | 2,6 | А |
| Количество контактов | 6 | |
| Сочетание контактов | 6НЗ | |
| Способ подключения | Винтовой | |
| Способ монтажа | Винтами на щитовую панель | |
| Установочно-присоединительные размеры | 4 отв. D5,5 ⊞ 55х55 мм | |
| Страна происхождения | КНР |
Артикул 020-04100907.
Пакетный кулачковый переключатель LW5D-16 торговой марки CanSen на четыре положения имеет две платы с двумя коммутируемыми парами контактов на каждой.
Исходная диаграмма коммутации следующая: в положении О все независимые пары контактов нормально замкнуты, в положении I, II или III контакты, в сторону которых ручка повернута, остаются замкнутыми, а остальные контакты размыкаются.
Переключатель находит применение в щитах управления трехподвесных фасадных подъемников формата ZLP, а также в иных устройствах, приводящихся в движение тремя электродвигателями, для которых требуется совместное и раздельное управление.
Монтируется обычно на лицевую поверхность (дверцу) щита управления. Имеет декоративную накладку с указателями положения ручки переключателя. Для установки требуется 4 отверстия под винты М5 в вершинах креста 55х55 мм, отверстие под ось должно иметь диаметр не менее 15 мм.
