Стойка консольных балок Shenxi 80/70D4H6L100H оцинкованная
Увеличить| Логистический вес | 8 | кг |
| Логистический объём | 0,012 | м³ |
| Марка (бренд) | SHENXI | |
| Назначение | Для консоли | |
| Материал изделия | Сталь | |
| Тип стойки | Направляющая | |
| Антикоррозийная защита (АКЗ) | Горячее цинкование | |

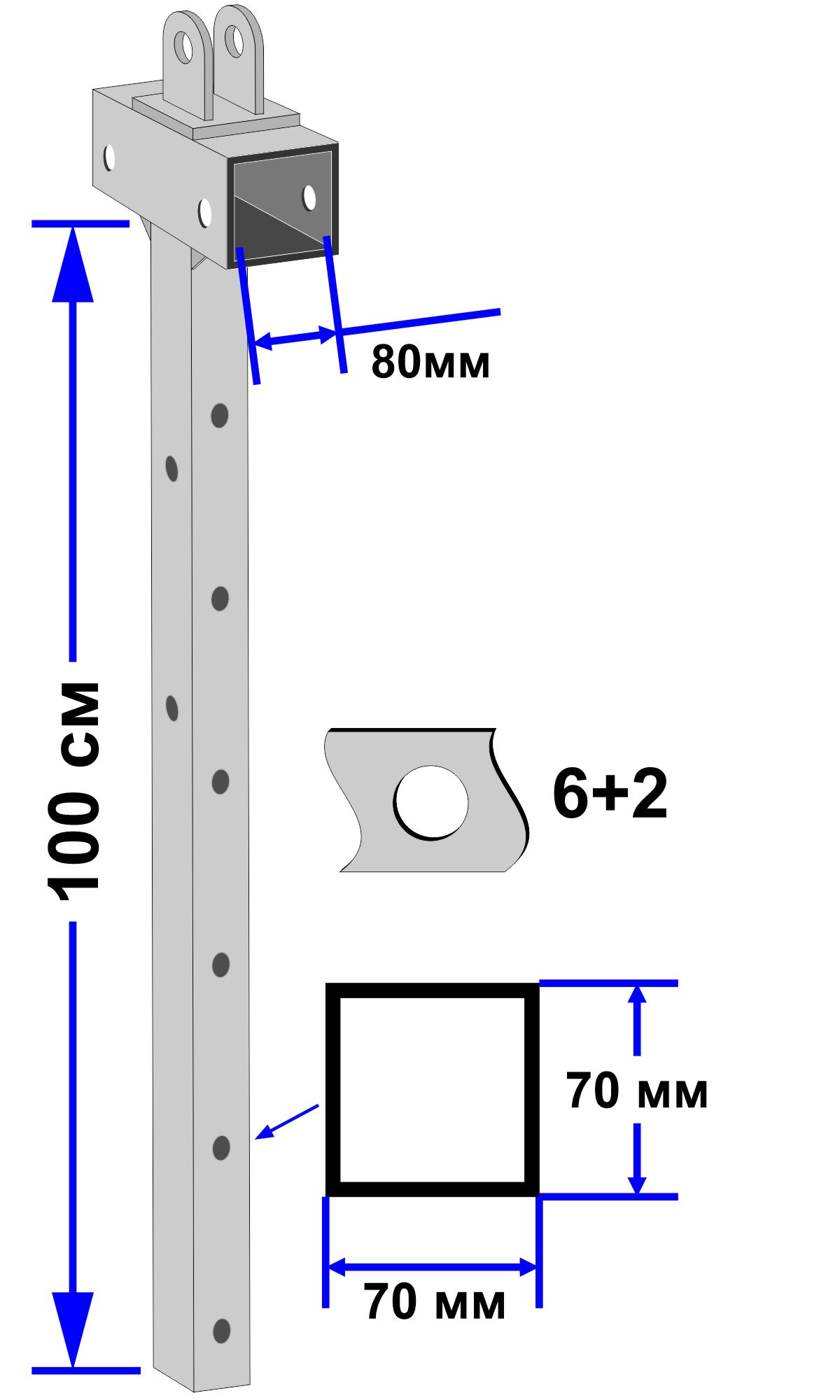

| Размеры сечения | 70х70 | мм |
| Цвет | Серебристый | |
| Ширина зева | 80 | мм |
| Высота | 1 000 | мм |
| Профиль | Закрытый (C) | |
| Установочно-присоединительные размеры | 6 х d17,5 мм + 4 х d17,5 | |
| Шаг отверстий | 150 | мм |
| Страна происхождения | КНР |
Артикул 030-05100204.
Направляющая стойка консольной балки SHENXI с закрытым проемом и проушинами вставляется в стакан задней опоры консоли люльки формата ZLP и фиксирует балку консоли на нужной высоте. Высота расположения балки регулируется путем выдвижения стойки из опоры до момента совмещения в опоре и стойке нужного количества отверстий, через которые эти детали скрепляются между собой болтовыми соединениями.
Проушины, приваренные поверх закрытого профиля, предназначены для крепления талрепа при помощи пальца.
Проем (С-образный или О-образный профиль) стойки, в который вставляется балка консоли, соответствует размеру балки с небольшим припуском и может иметь как круглые, так и овальные отверстия под болтовые соединения. Второй вариант делает совмещение и скрепление деталей более простым и удобным.
Совместима с балками консоли, имеющими сечение трубы 80-84х80-84 мм с шагом отверстий 200 мм и опорами с шагом отверстий 150 мм.
Изготовлена из стали и имеет антикоррозийную защиту, выполненную методом горячего цинкования.
