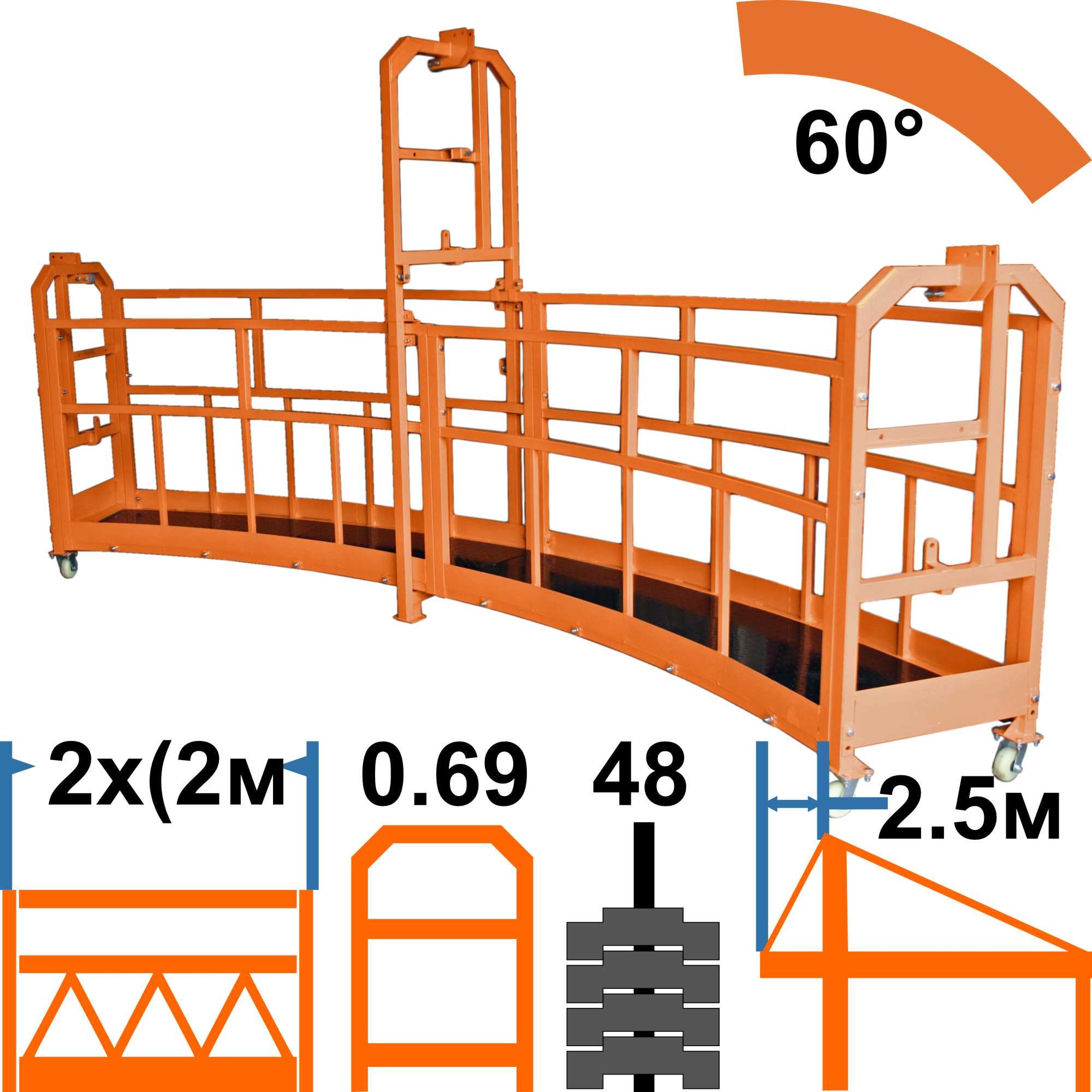

Фасадный подъёмник TAU-R ZLP630 RADIUS, С-корзина 4м, с консолью 2.5м, полный комплект
Увеличить| Логистический вес | 2 346 | кг |
| Логистический объём | 3,4 | м³ |
| Марка (бренд) | TAU-R | |
| Вылет консоли максимальный | 2,50 | м |
| Номинальная грузоподъемность | 630 | кг |
| Длина корзины | С 4,0 (2+2) | м |
| Ширина корзины | 0,69 | м |
| Высота корзины | 2,74 | м |
| Количество и размер секций корзины | (2+(2 | м |
| Длина каната | 200 | м |
| Длина силового кабеля | 200 | м |
| Сечение силового кабеля | 5x2,5 | мм² |
| Контргрузов 25 кг в комплекте | 48 | шт |
| Материал корзины подъемника | Сталь+ПП | |
| Материал консоли | Сталь+ПП | |
| Количество приводов | 3 | шт |
| Модель мотор-редуктора | LTD6.3 | |
| Тип редуктора | α-тип | |
| Тяговое усилие привода | 6,3 | кН |
| Номинальная скорость подъема и спуска | 9,6±0,5 | м/мин |
| Номинальная мощность электродвигателя | 1,5 | кВт |
| Диаметр применяемых канатов | 8,3 | мм |
| Тип ловителя | LST30 | |
| Управление | Контакторное | |
| Напряжение питающей цепи | 380 (400) | В |
| Страна происхождения | Россия |
Артикул 005-050052.
ZLP630 с уникальной корзиной
В семействе нестандартных моделей строительных фасадных подъемников ZLP630 подъемник TAU-R модификации RADIUS является отличным вариантом для того, чтобы эффективно обрабатывать на строящихся объектах вертикальные конструкции, имеющие скругленные формы. Он поставляется в комплекте с уникальными секциями корзины, приспособленными для формирования дуг длиной 2 и 4 метра и усиленной консолью с вылетом до 2,5 м. В комплект также входят двухсотметровые канаты (тросы) диаметром 8,3 мм с пригрузами (утяжелителями) и двухсотметровый силовой кабель. Контргрузы в количестве 48 штук по 25 кг входят в комплект поставки.
Для всех металлоконструкций подъемника, в том числе и консоли, в качестве антикоррозийной защиты применено полимерно-порошковое покрытие.
Одна секция корзины подъемника соответствует сектору окружности с углом 30 градусов. Длина дуги, образованной фронтальной (внутренней) балюстрадой секции равна примерно двум метрам. Высота балюстрады (от днища настила) на рабочей стенке – 1000мм, на задней стенке – 1100 мм. Рабочее покрытие настила корзины - антискользящее.
Трехточечная система подвеса и привода люльки
Благодаря секционности конструкции, при необходимости, из сегментов с равным углом закругления вы можете собрать корзину с длиной дуги 4 метра (60 градусов), а, добавив дополнительные секции, можно собрать корзины 6 метров (90 градусов), 8 метров (120 градусов). Ширина корзины стандартная - 69 см. Средняя надвижная рама корзины подъемника оборудована отводными блоками с долговечными стальными роликами, отводящими канаты на выходе из редукторов наружу корзины. До ввода в редуктор траектория канатов также контролируется двумя стальными роликами, что исключает закусывание троса или образование петли.
Стандартная комплектация данного подъемника предусматривает его оснащение классическими лебедками LTD6.3, в которых стальной канат (трос) протягивается по α-траектории. В червячной паре редуктора применяется только бронзовое колесо, что делает лебедку надежной и долговечной.
По запросу возможно разумное изменение комплекта поставки: изменение рабочей высоты (длины канатов и силового кабеля), комплектование консолью со стандартным (1,7м) или еще более увеличенным вылетом, или с консолью в ином исполнении (парапетная, решетчатая стрелового типа и т.п.).

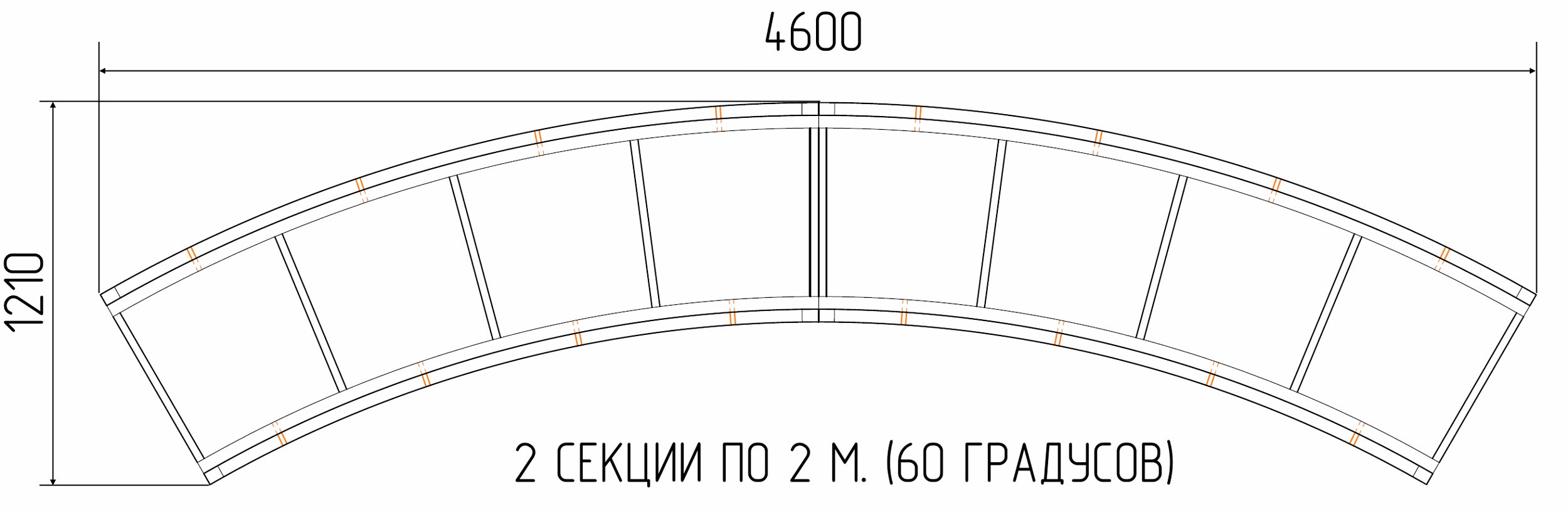

Схема компоновки
