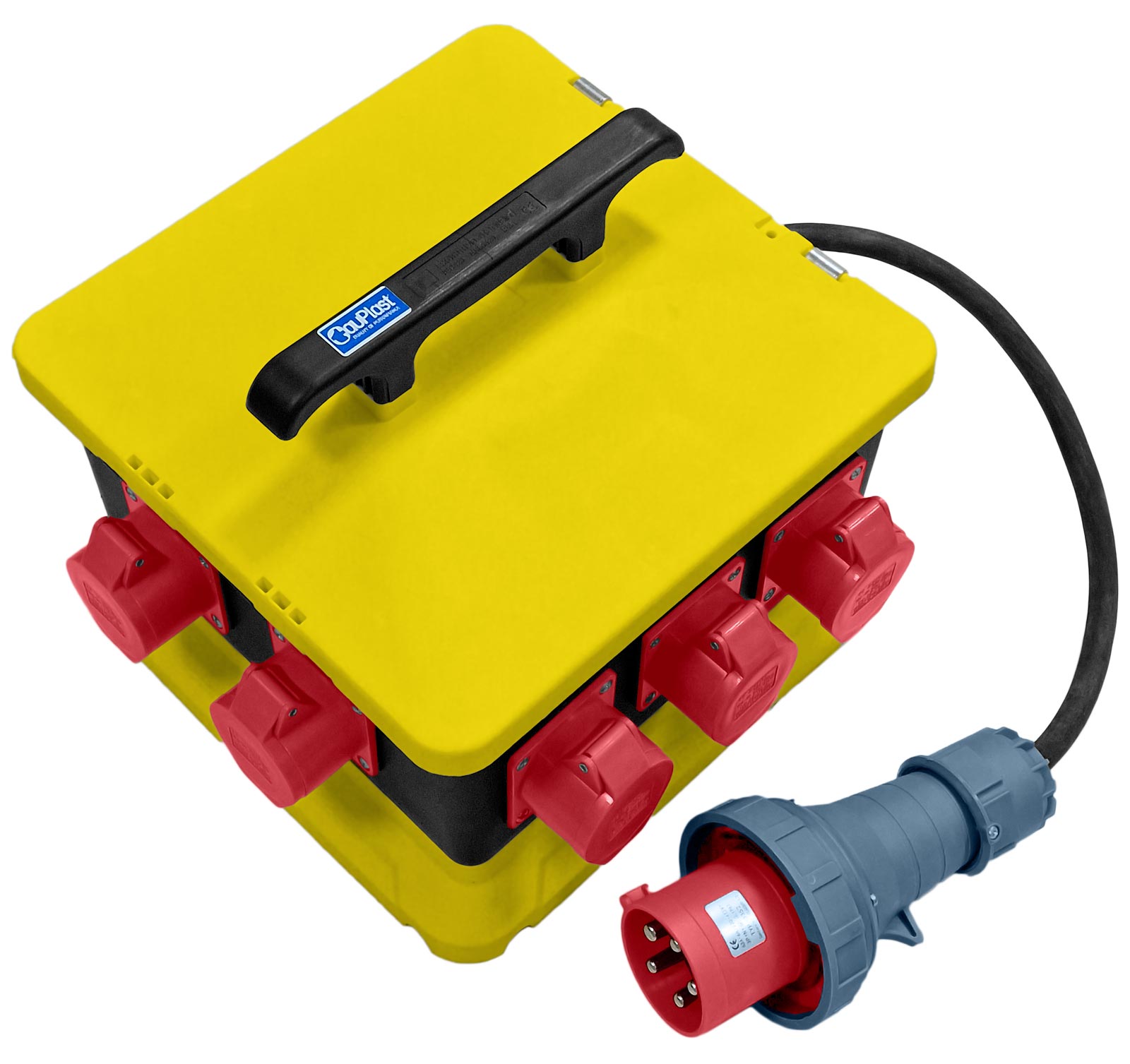

Щит распределительный переносной со счетчиком и с 7 трехфазными розетками с защитой ВА
Щит распределительный
Переноска ТСМ30-7Р-A-C
УвеличитьАртикул: 020-01800221
| Логистический вес | 6,2 | кг |
| Логистический объём | 0,035 | м³ |
| Марка (бренд) | TAU-R | |
| Длина силового кабеля | 0,50 | м |
| Сечение силового кабеля | 5х6,0 | мм² |
| Материал изделия | ABS-пластик | |
| Цвет | Желтый/Черный | |
| Тип | Напольный | |
| Длина | 345 | мм |
| Ширина | 340 | мм |
| Высота | 300 | мм |
| Напряжение питающей цепи | 380 (400) | В |
| Номинальный ток | 63 | А |
| Способ подключения | Трехфазная кабельная вилка | |
| Способ монтажа | Переносной | |
| Страна происхождения | Россия |
Артикул 020-01800221.
Оборудован трехфазным однотарифным механическим счетчиком прямого подключения на DIN-рейке, рассчитанным на ток до 100А.
С раздельной защитой каждой из трехфазных розеток при помощи трехполюсных автоматических выключателей 3P, 25А, хар-ка С.
Вход: 1х вилка кабельная TCМ-0352, 3P+N+PE, IP67, 63А, 400В на кабеле 5х6.0.
Выход: 7х розетка блочная TCМ-315, 3P+N+PE, IP44, 16А, 400В.
Корпус из ABS пластика с откидной крышкой, которая снабжена уплотнительным резиновым кольцом и фиксируется двумя замками-защелками с контрольным ушком для установки навесного замка и/или опломбирования. Отверстие под замок или пломбу - d6 мм.
| Поз. | Наименование |
|---|---|
| XP | Силовой разъем TCМ-0352 (вилка кабельная) 3P+N+PE, IP67, 63А, 400В |
| XS1-XS7 | Силовой разъем TCМ-315 (розетка блочная) 3P+N+PE, IP44, 16А, 400В |
| QF1-QF7 | Выключатель автоматический 3Р/25А, характеристика С |
| Wh | Счетчик трехфазный прямого подключения, 100А |

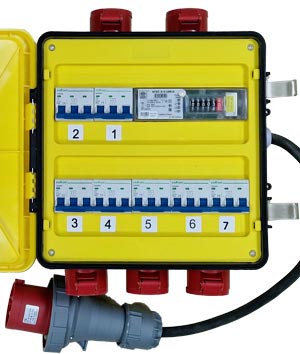

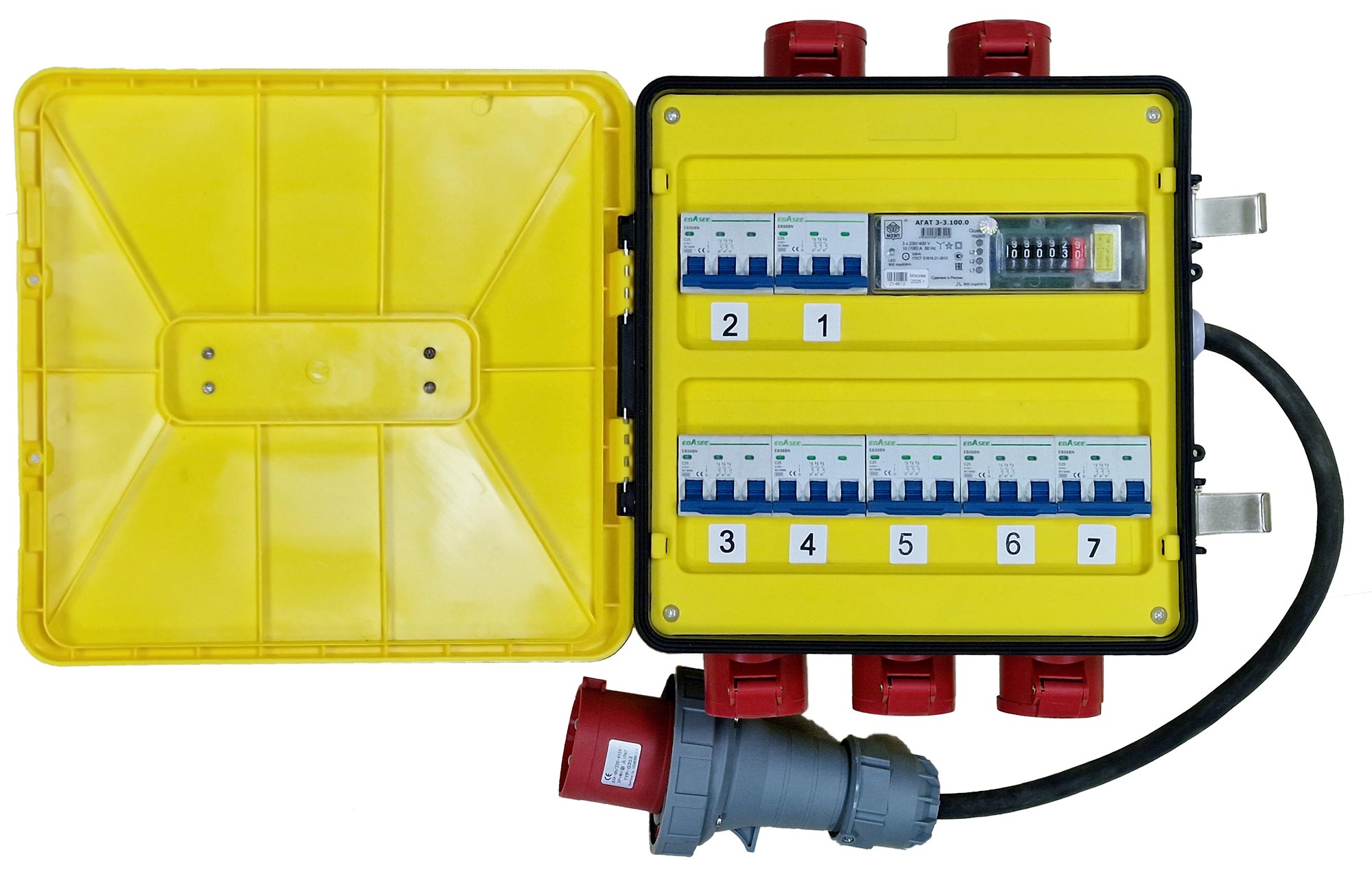

Вид внутри
