Кулиса в сборе (2 ролика с оснасткой) ловителя подъемника SHENXI
Увеличить| Логистический вес | 0,5 | кг |
| Логистический объём | не существенный |
| Марка (бренд) | SHENXI | |
| Материал изделия | Оцинкованная сталь | |
| Длина | 80 | мм |
| Ширина | 42 | мм |
| Высота | 56 | мм |
| Установочно-присоединительные размеры | Болт-ось М8х65 | |
| Страна происхождения | КНР |
Артикул 010-04210602.

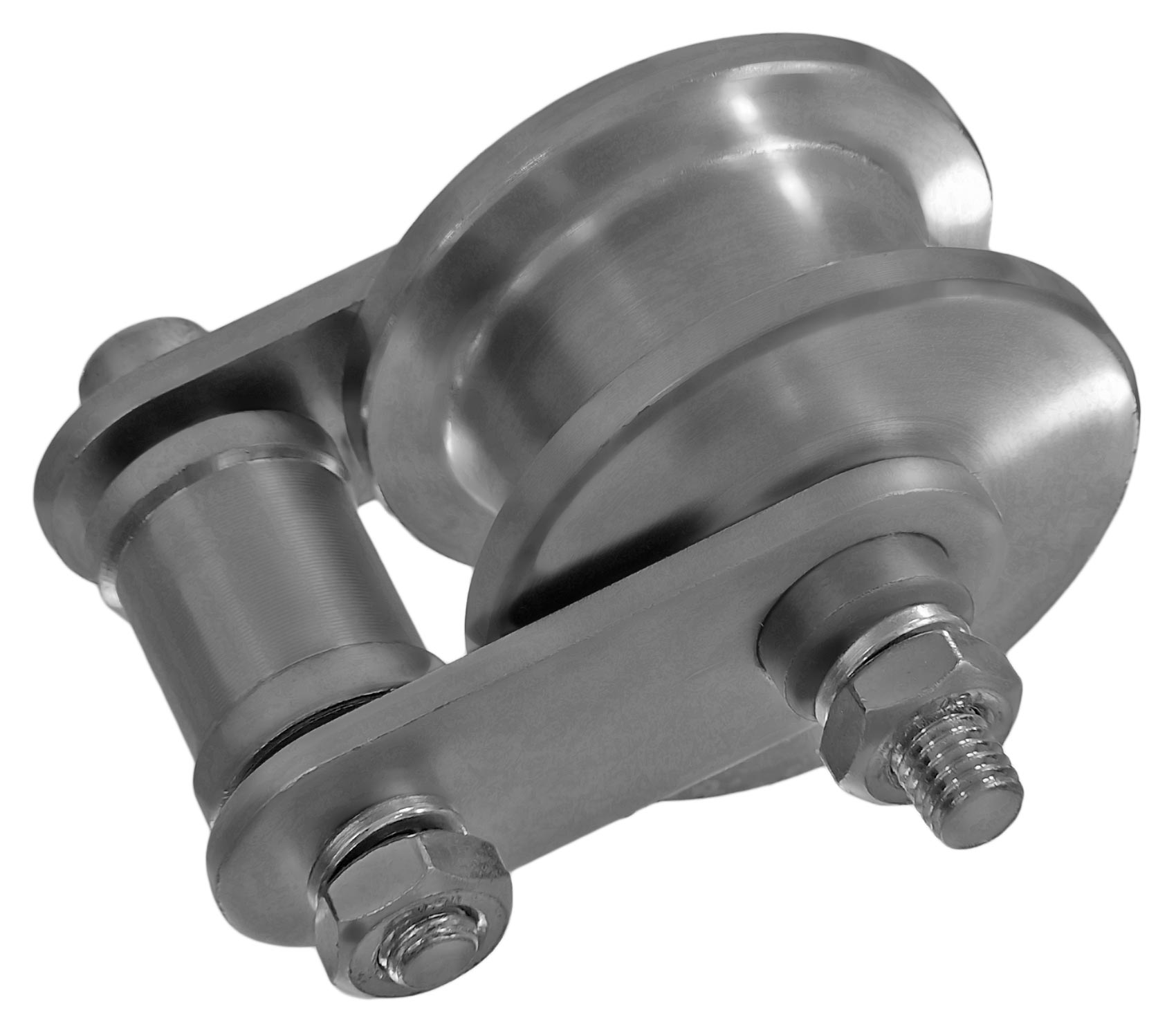

Роликовый блок приводных планок ловителя SHENXI (кулиса) состоит из двух стальных овальных планок толщиной 4,0 мм, между которыми при помощи болтов М8 с самоконтрящимися гайками и центрирующих (компенсаторных) втулок установлены два ролика, оснащенные подшипниками качения.
Большой ролик имеет внешний диаметр 56 мм, малый - 22 мм. Размер внутренних отверстий роликов предполагает их установку на болт-ось диаметром 8 мм. Ширина кулисы определяется втулкой малого ролика и составляет 42 мм.
В применении на различных типах и моделях ловителей кулиса является относительно универсальным узлом, важно лишь убедиться в совпадении установочного диаметра болта большого ролика и совместимости ширины кулисы.
Все основные части кулисы, за исключеним втулок подшипников скольжения, изготовлены из оцинкованной стали. Втулки подшипников скольжения изготовлены из высоколегированной стали.
