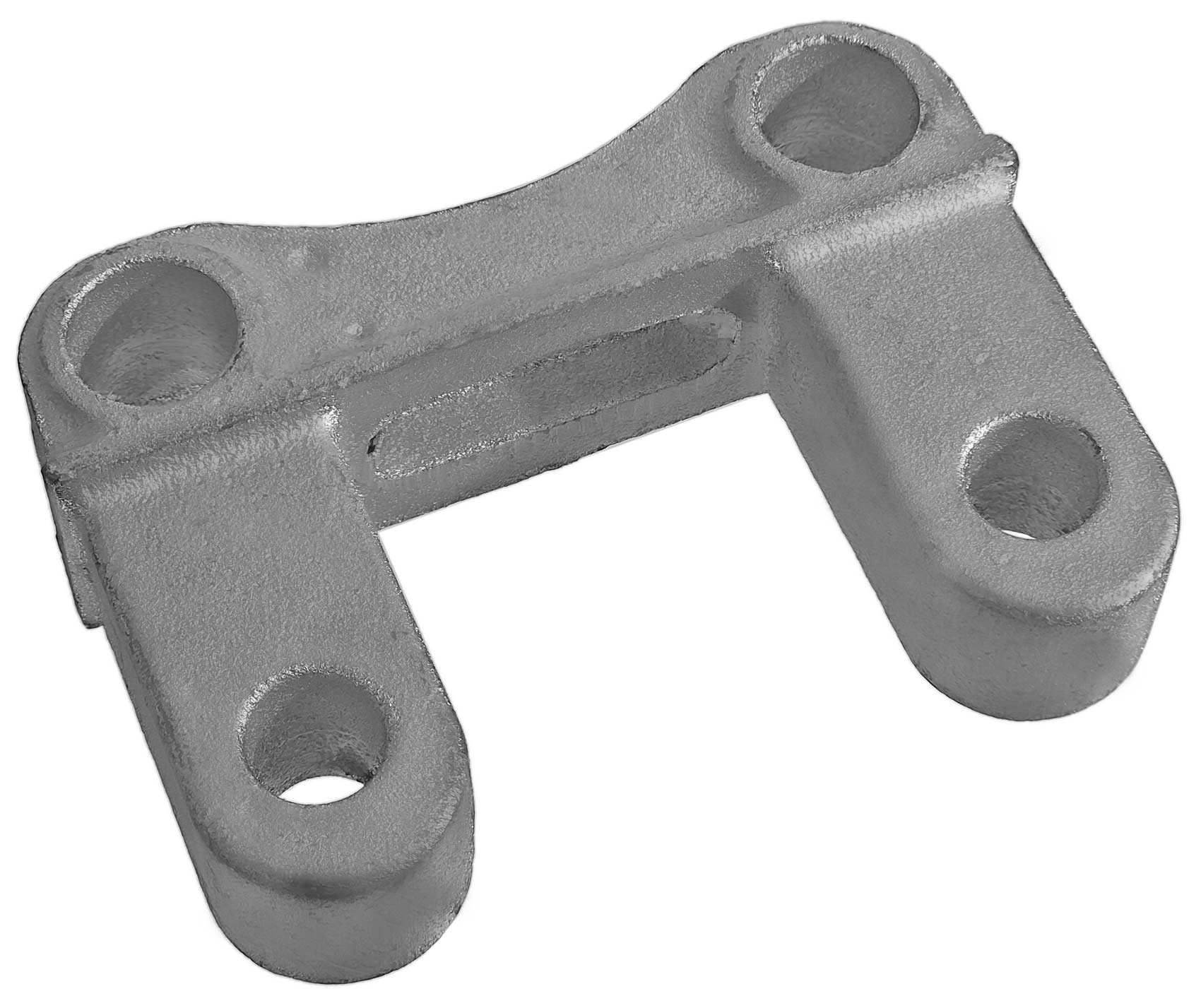

Платформа 24 мм ловителя крепежная универсальная
Увеличить| Логистический вес | 0,25 | кг |
| Логистический объём | не существенный |
| Марка (бренд) | IHURMO | |
| Материал изделия | Чугун | |
| Антикоррозийная защита (АКЗ) | Горячее цинкование | |
| Длина | 108 | мм |
| Ширина | 31 | мм |
| Толщина | 24 | мм |
| Высота | 78 | мм |
| Межосевое расстояние | 77 | мм |
| Установочно-присоединительные размеры | 2 отв. d12 мм / 77 мм | |
| Страна происхождения | КНР |
Артикул 010-04211002.
Крепежная платформа колодочного ловителя фасадных подъемников формата ZLP применяется для установки ловителей на боковую установочную раму корзины, имеющую створ между пластинами держака 24-26 мм.
Изготавливается методом литья с последующим нанесением антикоррозийной защиты в виде цинкового покрытия.
Толщина ножек платформы 24 мм, размер основного тела 31х108 мм, интервал между крепежными отверстиями диаметром 12 мм - 77 мм. В теле платформы имеются отверстия d16 мм под соответствующие распорно-установочные втулки корпуса ловителя. Интервал между отверстиями по вертикали 48 мм.
В применении на различных типах и моделях ловителей платформа является относительно универсальной деталью, важно лишь убедиться в совпадении установочных размеров отверстий и габаритов платформы.
