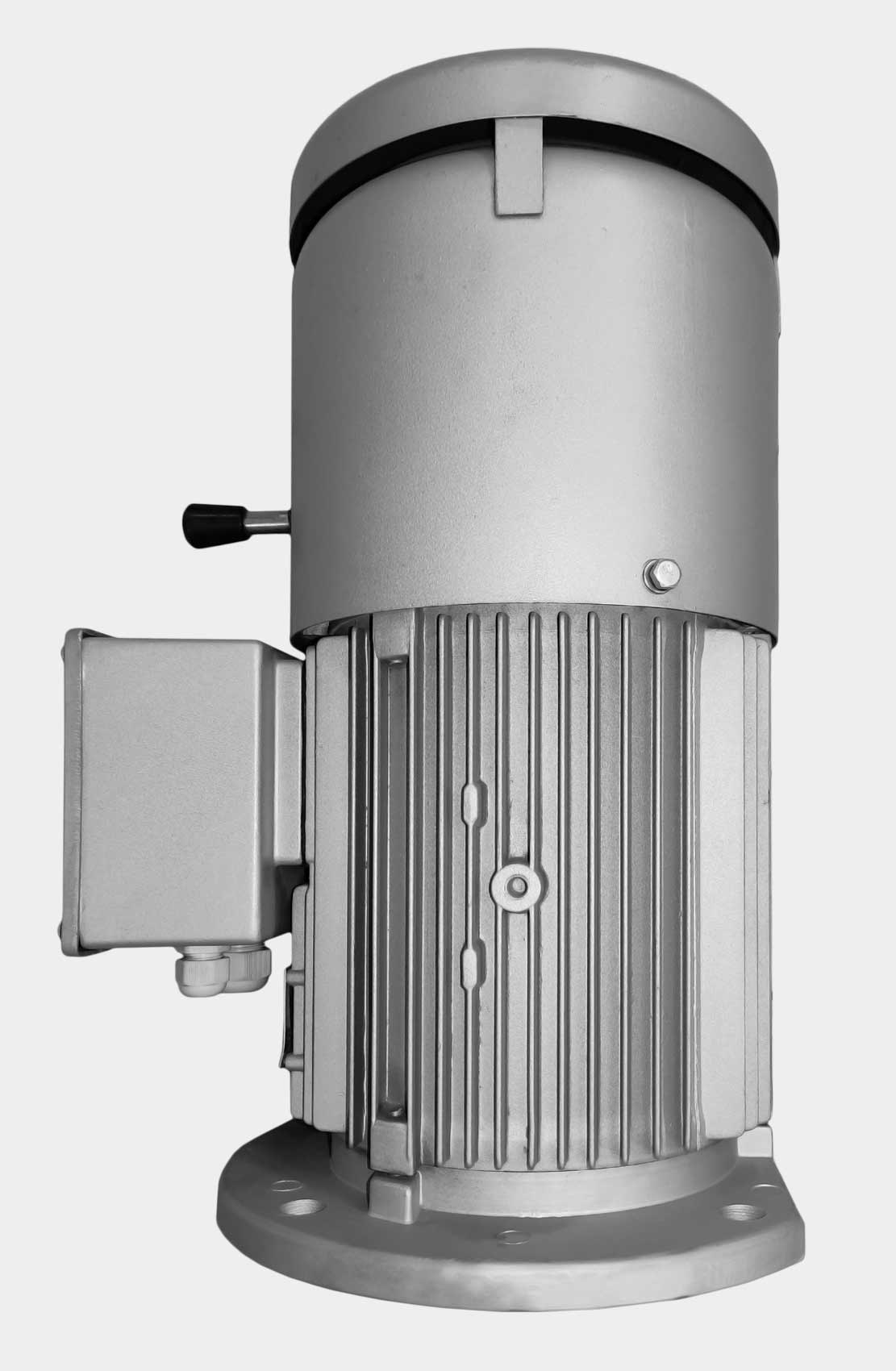

Электродвигатель трехфазный 2,2 кВт Shenxi в сборе с электромагнитным тормозом
Увеличить| Логистический вес | 28 | кг |
| Логистический объём | 0,036 | м³ |
| Марка (бренд) | SHENXI | |
| Тип | Асинхронный | |
| Диаметр вала | 24 | мм |
| Модель двигателя | YEJ100L1-4 | |
| Номинальная мощность электродвигателя | 2,2 | кВт |
| Частота вращения | 1 420 | об/мин |
| Тип тормозного механизма | Электромагнитный | |
| Тормозной момент | 15 | Нм |
| Напряжение питающей цепи | 380 (400) | В |
| Номинальный ток | 5 | А |
| Способ подключения | Звезда | |
| Тип тока управления | Переменный (AC) | |
| Установочно-присоединительные размеры | 4 х М14 | |
| Шаг отверстий | 155 | мм |
| Степень защиты (ingress protection) | IP54 | |
| Страна происхождения | КНР |
Артикул 010-03111101.
Трехфазный асинхронный двигатель с короткозамкнутым ротором YEJ100L1-4 для установки на мотор-редуктор LTD S-типа марки SHENXI, а также на мотор-редукторы иных марок, имеющих аналогичные присоединительные размеры фланца, длину и диаметр вала ротора. Фланец с четырьмя присоединительными отверстиями для болтов М14 (расстояние между отверстиями 155х155 мм).
Расключение обмоток двигателя по типу звезды, потребляемая мощность 2,2 кВт, номинальный ток 5А, скорость вращения ротора 1420 об/мин., коэффициент мощности при номинальной загрузке подъемника 0,80, КПД 78,5%, степень пыле- и влагозащиты IP54, класс электроизоляции B, режим работы электродвигателя S3 (повторно-кратковременный периодический режим).
Оснащен электромагнитным тормозом с тормозным усилием 15 Нм. Диаметр вала ротора в области муфтово-шпоночного соединения с центробежным тормозом - 24 мм, диаметр вала ротора в области установки вентилятора - 20 мм.
Питание электромагнитного тормоза осуществляется выпрямленным напряжением 99 вольт. Выпрямитель тормоза входит в комплект поставки двигателя и расположен в коробке БРНО.
