Электрический щит управления подъемника серии ZLP630 KLEVER
Увеличить| Логистический вес | 13 | кг |
| Логистический объём | 0,048 | м³ |
| Марка (бренд) | KLEVER | |
| Антикоррозийная защита (АКЗ) | Горячее цинкование | |
| Цвет | Серебристый | |
| Тип | Щит управления | |
| Глубина | 210 | мм |
| Ширина | 370 | мм |
| Высота | 550 | мм |
| Управление | Контакторное | |
| Напряжение питающей цепи | 380 (400) | В |
| Число лебёдок | Две | шт. |
| Напряжение в цепи управления | 36 | В |
| Тип тока управления | Переменный (AC) | |
| Возможность выбора разъема | Есть, по запросу | |
| Степень защиты (ingress protection) | IP54 | |
| Температура эксплуатации | От -20 до +40 | °C |
| Страна происхождения | КНР |
Артикул 020-01101601.
Электрический щит управления для строительного подъемника ZLP630 KLEVER имеет два канала управления двумя лебедками, приводящими в движение люльку.
Архитектура схемы щита четырехконтакторная, с управлением на дверце по низковольтной цепи (24 или 36 вольт). Предусмотрена защита оператора от поражения электрическим током, выполненная на основе дифавтомата 25 (32) А с током утечки 30 мА.

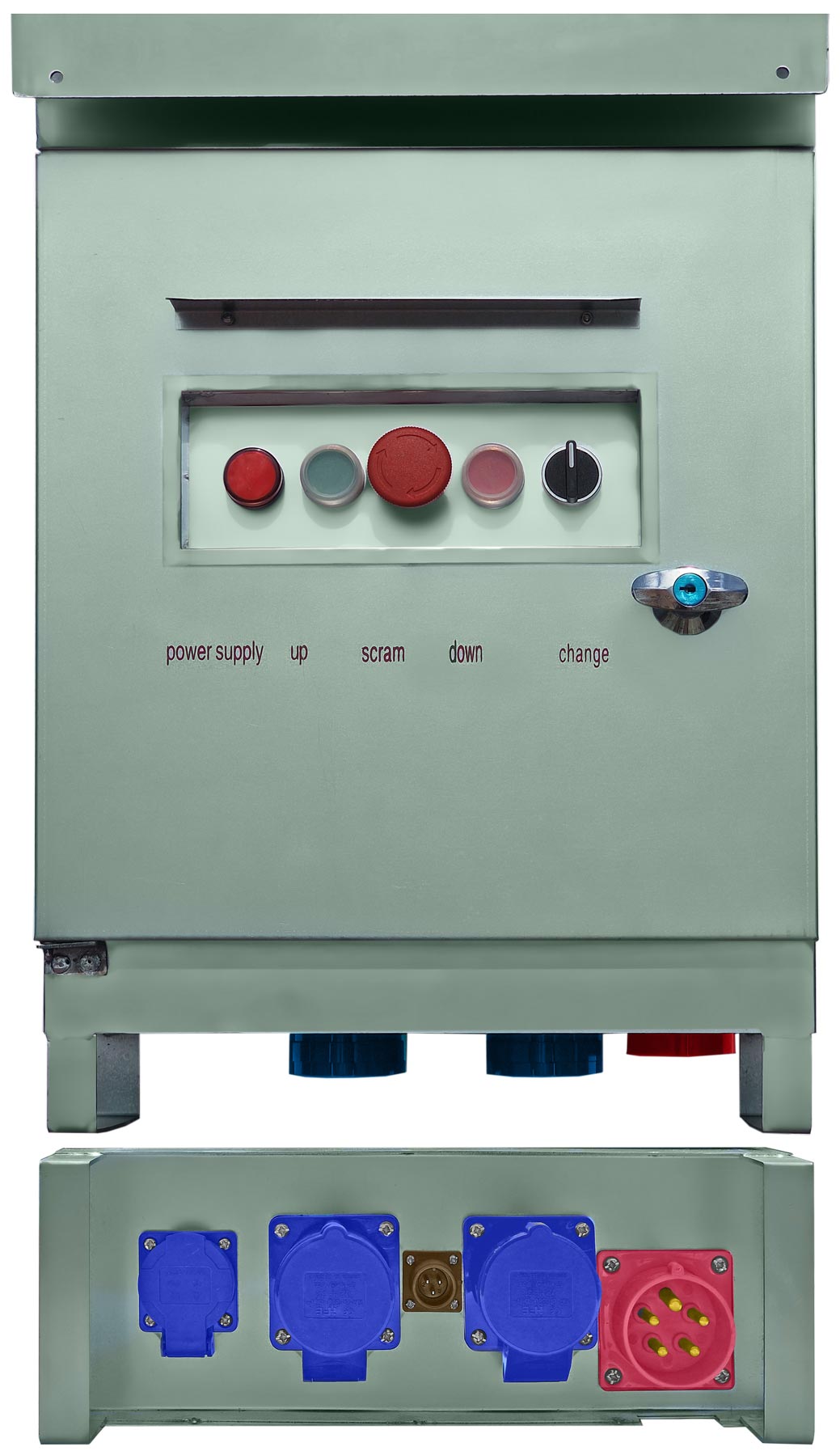

Разъемы лебедок по умолчанию пластиковые, восьмипиновые (мама), но могут быть заменены на иные по согласованию с заказчиком. На нижней панели предусмотрена однофазная розетка для подключения стороннего потребителя, а также винтовой разъем типа ШР (3 пин, папа) для присоединения выносного (ручного) пульта управления. Разъем пульта также может быть заменен на иной по согласованию с заказчиком. Выносной кнопочный пульт управления в комплект поставки не входит и может быть приобретен отдельно.
Переключение управления лебедками производится штатным переключателем серии LAY5 на 3 положения. Аварийное прерывание работы выполняется кнопкой-грибком "СТОП" на дверце щита с фиксацией, отключаемой поворотом.

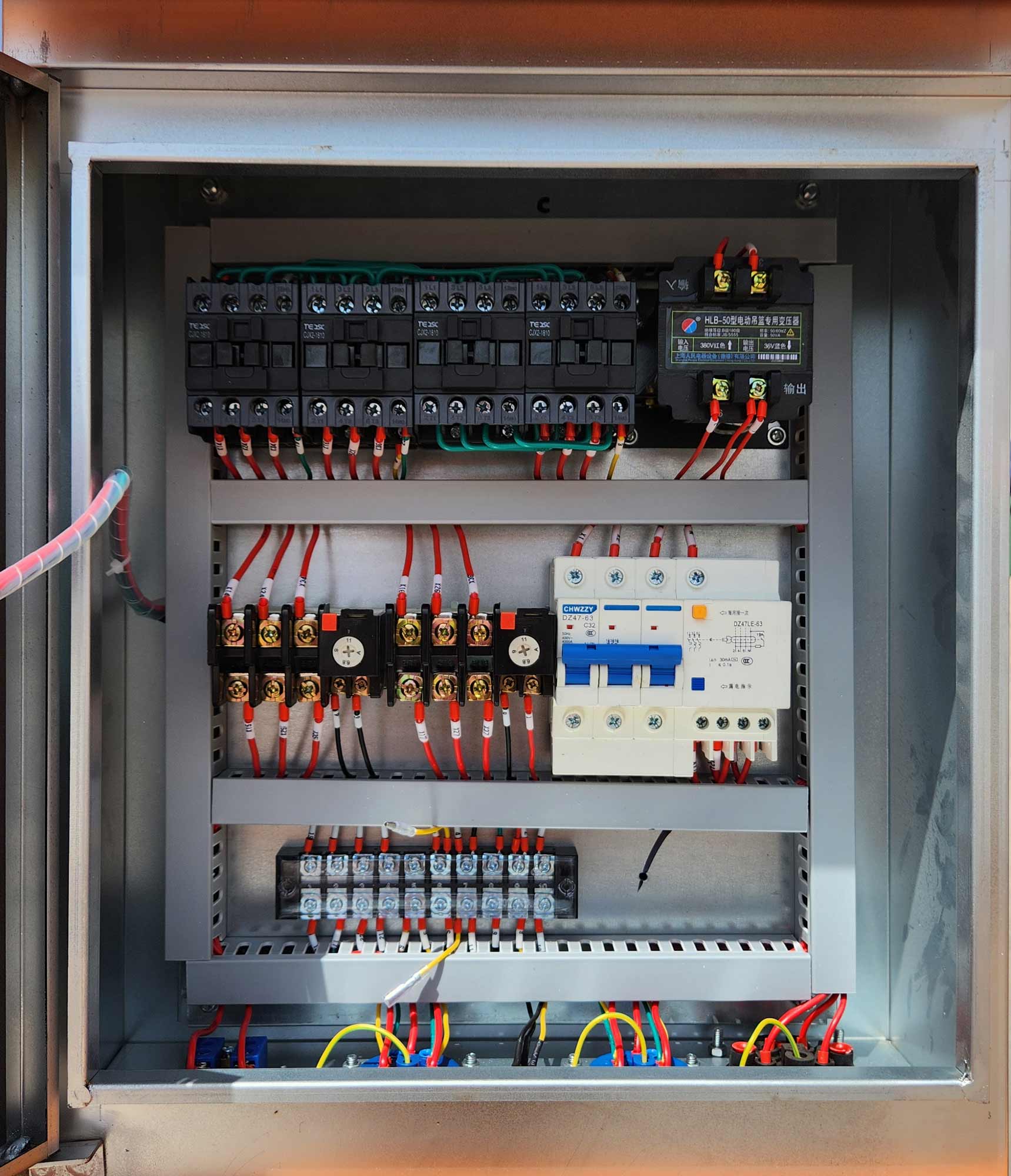

Вид внутри
